KWALIFIKACJA ELE2 - STYCZEŃ 2024 (test 3)



PYTANIE NR 14.

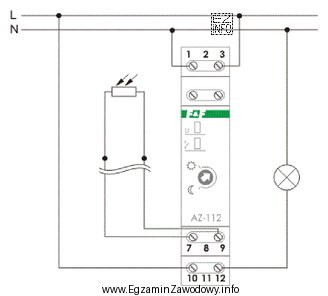

Do których zacisków przekaźnika zmierzchowego przedstawionego na schemacie należy podłączyć czujnik światła?
Do których zacisków przekaźnika zmierzchowego przedstawionego na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono przekaźnik zmierzchowy AZ-112. Zgodnie z typowym podłączeniem przekaźników zmierzchowych, czujnik światła podłącza się do zacisków odpowiedzialnych za pomiar natężenia oświetlenia. Na schemacie zaciski te są oznaczone numerami 7 i 9, co jest standardowym oznaczeniem dla podłączenia czujnika zmierzchu w tego typu urządzeniach.
