W przekaźniku (wyłączniku) zmierzchowym zaciski mają różne funkcje: część służy do zasilania urządzenia (typowo oznaczenia typu L oraz N), część stanowi wyjście sterujące do podłączenia obciążenia (np. oprawy oświetleniowej), a osobna para jest przeznaczona na czujnik światła (wejście czujnika/sondy).

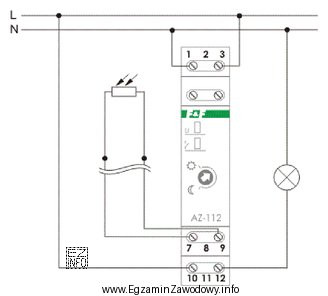

W tym zadaniu poprawność wynika bezpośrednio z odczytu schematu: czujnik należy wpiąć w zaciski oznaczone na rysunku jako wejście czujnika, czyli "7 i 9". Taki sposób podłączenia zapewnia, że element pomiarowy przekazuje informację o natężeniu oświetlenia do elektroniki przekaźnika, a sam przekaźnik na tej podstawie załącza/wyłącza obwód wyjściowy.
Dlaczego pozostałe propozycje są błędne?
- "L i 10": połączenie obejmuje zacisk fazowy (zasilanie) oraz zacisk z innej sekcji układu; nie jest to para wejścia czujnika. Skutkiem może być brak działania czujnika lub nieprawidłowe sterowanie.
- "N i 12": analogicznie, zacisk neutralny (zasilanie) nie jest zaciskiem czujnika; dobór takiej pary oznacza pomylenie toru zasilania z torem pomiarowym.
- "10 i 12": dwie liczby mogą sugerować "dowolną parę", ale bez zgodności z oznaczeniem wejścia czujnika na schemacie będzie to wpięcie w niewłaściwy fragment układu (często w tor wyjściowy lub pomocniczy).
Wskazówka egzaminacyjna: najpierw zidentyfikuj na schemacie sekcje funkcjonalne (zasilanie, wyjście, wejście czujnika), a dopiero potem dobieraj numery zacisków. To ogranicza typowy błąd polegający na automatycznym wybieraniu L/N, gdy pytanie dotyczy czujnika.
