KWALIFIKACJA ELE2 - CZERWIEC 2021



PYTANIE NR 12.

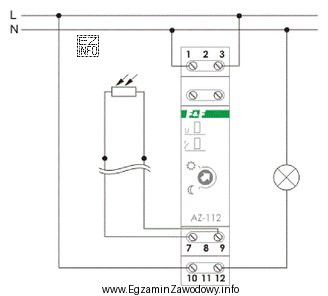

Do których zacisków przekaźnika zmierzchowego przedstawionego na schemacie należy podłączyć czujnik światła?
Do których zacisków przekaźnika zmierzchowego przedstawionego na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektrycznego przekaźnika zmierzchowego AZ-112, zaciski numer 7 i 9 są przeznaczone do podłączenia czujnika światła. Czujnik ten jest odpowiedzialny za detekcję poziomu oświetlenia zewnętrznego, co umożliwia automatyczne sterowanie oświetleniem w zależności od warunków świetlnych. Pozostałe zaciski służą do innych funkcji, takich jak zasilanie (L i N) oraz wyjścia sterujące (10 i 12).
