KWALIFIKACJA ELE2 - STYCZEŃ 2024 (test 2)



PYTANIE NR 12.

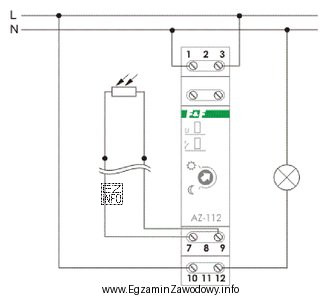

Do których zacisków przekaźnika zmierzchowego przedstawionego na schemacie należy podłączyć czujnik światła?
Do których zacisków przekaźnika zmierzchowego przedstawionego na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu elektrycznego przekaźnika zmierzchowego, czujnik światła powinien być podłączony do zacisków, które są przeznaczone do podłączenia zewnętrznego czujnika. Zaciski te są zazwyczaj oznaczone w instrukcji urządzenia lub na schemacie. W tym przypadku, zgodnie z oznaczeniami na schemacie, czujnik światła należy podłączyć do zacisków o numerach 7 i 9.
