KWALIFIKACJA ELE2 - STYCZEŃ 2023 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

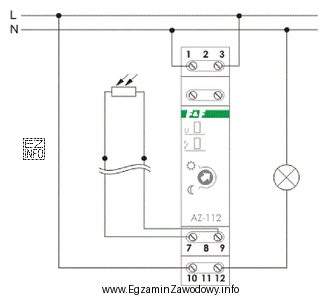

Na schemacie przedstawiono przekaźnik zmierzchowy AZ-112. Czujnik światła, który jest zaznaczony jako oddzielny element po lewej stronie, jest połączony z przekaźnikiem za pomocą dwóch przewodów. Zgodnie z oznaczeniami na schemacie, przewody te są podłączone do zacisków o numerach 7 i 9. Pozostałe pary zacisków (1 i 3, 1 i 12, 10 i 12) służą do innych celów, takich jak zasilanie przekaźnika lub wyjścia do obciążenia.
