KWALIFIKACJA ELM1 - STYCZEŃ 2021

PYTANIE NR 5.

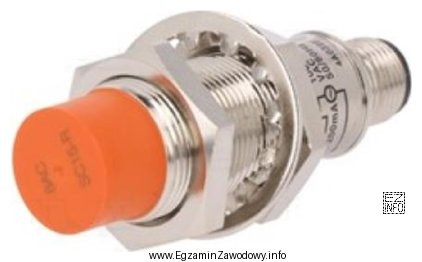

Do montażu czujnika przedstawionego na rysunku niezbędne jest użycie
Ilustracja przedstawia czujnik indukcyjny, który jest elementem automatyki przemysłowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Klucze płaskie są właściwe, gdy montaż czujnika odbywa się przez dokręcanie nakrętek lub elementów o kształcie sześciokątnym widocznych na rysunku. Klucze nasadowe wymagają zwykle osiowego dostępu, szczypce Segera służą do pierścieni osadczych, a wkrętaki płaskie do wkrętów.

Pełne wyjaśnienie:

W montażu elementów automatyki (np. czujników w obudowie cylindrycznej z gwintem) bardzo często spotyka się mocowanie na nakrętki kontrujące albo na sześciokątne powierzchnie służące do przytrzymania i dokręcenia. W takiej sytuacji poprawnym doborem narzędzia są klucze płaskie, ponieważ pracują bezpośrednio na płaskich ściankach nakrętki lub sześciokąta i pozwalają dokręcić element nawet wtedy, gdy dostęp do osi jest ograniczony przez konstrukcję maszyny.

Odpowiedź "kluczy nasadowych" bywa kusząca, bo klucze nasadowe są popularne przy śrubach i nakrętkach, ale w praktyce wymagają zwykle nałożenia nasadki od czoła (osiowo). Jeżeli czujnik lub jego nakrętki są zabudowane blisko wspornika, osłony albo innego elementu, nasadka może nie mieć miejsca na pracę lub nie da się jej nałożyć.

Odpowiedź "szczypiec Segera" jest nieprawidłowa, bo to narzędzie jest przeznaczone do montażu/demontażu pierścieni osadczych (Segera), a nie do dokręcania nakrętek czy elementów sześciokątnych. Użycie ich do nakrętek prowadziłoby do uszkodzeń i poślizgu.

Odpowiedź "wkrętaków płaskich" również nie pasuje do typowego montażu czujnika na nakrętkach. Wkrętak płaski stosuje się do śrub z nacięciem prostym, a nie do elementów sześciokątnych. Na egzaminie warto kierować się zasadą: kształt elementu złącznego determinuje narzędzie — sześciokąt oznacza klucz, nacięcie oznacza wkrętak, a pierścień osadczy oznacza szczypce Segera.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Szukaj elementów o kształcie sześciokątnym: nakrętek, kontrnakrętek lub spłaszczeń na korpusie. Jeśli na rysunku widać, że dokręcanie odbywa się "z boku" i dostęp osiowy jest ograniczony, to klucz płaski jest najbardziej typowym wyborem.
Klucz nasadowy zwykle wymaga podejścia osiowego, aby nasadka mogła wejść na nakrętkę lub łeb śruby. W zabudowie maszyn często brakuje miejsca na nasadkę i grzechotkę. Wtedy praktyczniejszy jest klucz płaski, który pracuje z boku.
Szczypce Segera służą do montażu i demontażu pierścieni osadczych (wewnętrznych lub zewnętrznych) w rowkach na wałkach i w otworach. Nie są przeznaczone do dokręcania nakrętek ani do pracy na sześciokątach, bo łatwo o poślizg i uszkodzenie detalu.
Wkrętak płaski stosuje się, gdy element złączny ma nacięcie proste (rowek) i producent przewidział taki typ śruby/wkręta. Przy nakrętkach i łbach sześciokątnych wkrętak nie zapewnia prawidłowego przeniesienia momentu i grozi zniszczeniem nacięcia.
Najczęściej wybiera się narzędzie "z przyzwyczajenia" (np. nasadowy), bez sprawdzenia dostępu i kształtu elementu. Drugi błąd to mylenie narzędzi specjalnych (Seger) z uniwersalnymi. Trzeci to używanie wkrętaka do elementów, które wymagają klucza.
Rozmiar dobiera się do szerokości sześciokąta (w milimetrach) na nakrętce lub na spłaszczeniach elementu. W praktyce najpierw identyfikuje się element na rysunku lub w dokumentacji, a następnie mierzy lub odczytuje wymiar "pod klucz", aby uniknąć luzu i obrobienia krawędzi.
W praktyce czasem się to robi, ale na egzaminie rozpoznaje się narzędzie właściwe i dedykowane. Klucz nastawny łatwiej ustawić z luzem, co może obrobić krawędzie nakrętki i pogorszyć kontrolę dokręcania. Klucz płaski lepiej pasuje i jest bezpieczniejszy dla detalu.
Dostęp montażowy decyduje o tym, czy narzędzie da się w ogóle użyć. Nasadowy wymaga miejsca w osi nakrętki i przestrzeni na grzechotkę. Klucz płaski potrzebuje miejsca na obrót "z boku" i bywa jedyną opcją w ciasnej zabudowie czujnika na wsporniku.
Używaj właściwego klucza o dobranym rozmiarze, pracuj na nakrętkach/ściankach przeznaczonych do chwytu i nie ściskaj obudowy szczypcami. Dokręcaj pewnie, ale bez nadmiernej siły. Jeśli dokumentacja podaje moment dokręcania, należy go przestrzegać.
Ćwicz rozpoznawanie: typów śrub i nakrętek, pierścieni osadczych oraz narzędzi (płaskie, nasadowe, wkrętaki, Seger). Analizuj rysunki montażowe i ucz się łączyć kształt elementu złącznego z narzędziem oraz z ograniczeniami dostępu w zabudowie.
info

Statystycznie 68% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Klucze płaskie są właściwe, gdy montaż czujnika odbywa się przez dokręcanie nakrętek lub elementów o kształcie sześciokątnym widocznych na rysunku."

Materiały:

  • Katalog narzędzi monterskich (klucze, wkrętaki, szczypce) z opisem zastosowań
  • Instrukcje montażu czujników stosowanych w automatyce (sekcje: mocowanie, nakrętki, zalecenia montażowe)
  • Materiały dydaktyczne do kwalifikacji ELM.1 z zakresu montażu elementów wykonawczych i czujników
