KWALIFIKACJA BUD13 - CZERWIEC 2023



PYTANIE NR 27.

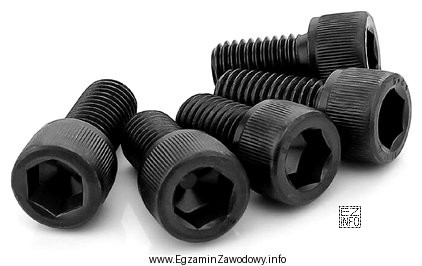

Do montażu śrub przedstawionych na rysunku należy użyć klucza
Ilustracja przedstawia pięć czarnych śrub z łbem sześciokątnym wewnętrznym, co wskazuje na śruby imbusowe.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Klucz imbusowy stosuje się do śrub z wewnętrznym gniazdem sześciokątnym w łbie. Takie gniazdo nie współpracuje z kluczem oczkowym ani nasadowym (wymagają łba sześciokątnego na zewnątrz), a klucz hakowy jest przeznaczony do nakrętek pierścieniowych i elementów z wycięciami.

Pełne wyjaśnienie:

W tym zadaniu sprawdzana jest umiejętność doboru narzędzia do rodzaju śruby. Jeśli śruba ma w łbie wewnętrzne gniazdo sześciokątne (tzw. "imbus"), to do jej montażu i demontażu używa się klucza imbusowego (klucza trzpieniowego sześciokątnego). Taki klucz przenosi moment obrotowy przez dopasowanie trzpienia do gniazda w łbie śruby.

  • "imbusowego" – pasuje do śrub z gniazdem sześciokątnym w łbie. To typowe rozwiązanie spotykane w osłonach, uchwytach, obejmach i elementach regulacyjnych, także w maszynach do robót ziemnych i drogowych, gdzie liczy się kompaktowy łeb i pewne prowadzenie narzędzia.
  • "oczkowego" – klucz oczkowy obejmuje z zewnątrz łeb śruby lub nakrętkę (zwykle sześciokątną). Nie zadziała, gdy śruba nie ma zewnętrznych płaszczyzn do uchwycenia.
  • "nasadowego" – podobnie jak oczkowy, pracuje na zewnętrznym sześciokącie łba/nakrętki. Jest bardzo użyteczny w serwisie maszyn, ale wymaga odpowiedniego kształtu łba na zewnątrz.
  • "hakowego" – klucz hakowy stosuje się do elementów z nacięciami/otworami na obwodzie (np. nakrętki pierścieniowe, pierścienie regulacyjne). Nie jest przeznaczony do typowych śrub z gniazdem imbusowym.

Wskazówka egzaminacyjna: najpierw ustal, czy śruba ma "chwyt" na zewnątrz (wtedy zwykle klucz płaski/oczkowy/nasadowy), czy gniazdo wewnętrzne (wtedy imbus lub Torx). Dobór niewłaściwego narzędzia często kończy się wyrobieniem gniazda i koniecznością trudniejszego demontażu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest śruba imbusowa i po czym ją poznać?
Śruba imbusowa to śruba z wewnętrznym gniazdem sześciokątnym w łbie. Poznasz ją po tym, że zamiast zewnętrznego sześciokąta ma "dziurę" w kształcie sześciokąta, do której wkłada się klucz imbusowy. Często spotyka się ją w osłonach i mocowaniach maszyn.
Jak dobrać klucz imbusowy do śruby z gniazdem sześciokątnym?
Dobór polega na dopasowaniu rozmiaru trzpienia klucza do gniazda w łbie śruby. Klucz musi wchodzić pewnie, bez luzu i bez wbijania na siłę. Zbyt mały rozmiar łatwo wyrobi gniazdo, a zbyt duży nie wejdzie lub uszkodzi krawędzie.
Dlaczego nie można użyć klucza nasadowego do śruby imbusowej?
Klucz nasadowy pracuje na zewnętrznych płaszczyznach łba śruby lub nakrętki (najczęściej sześciokąt). Śruba imbusowa zwykle nie ma zewnętrznego sześciokąta do uchwycenia, tylko gniazdo wewnętrzne. Próba użycia nasadki nie przeniesie momentu i może uszkodzić element.
Kiedy stosuje się klucz oczkowy zamiast imbusowego?
Klucz oczkowy stosuje się wtedy, gdy śruba lub nakrętka ma łeb/nakrętkę zewnętrzną (np. sześciokątną) i jest miejsce, aby nałożyć oczko. W serwisie maszyn ziemnych klucze oczkowe są typowe dla połączeń konstrukcyjnych, gdzie dostęp jest ograniczony, ale łeb jest zewnętrzny.
Do czego służy klucz hakowy i dlaczego to nie jest ten przypadek?
Klucz hakowy służy do obracania elementów z nacięciami lub otworami na obwodzie (np. nakrętek pierścieniowych, pierścieni nastawczych). Śruba z gniazdem imbusowym nie ma takich nacięć – moment przenosi się przez gniazdo wewnętrzne, więc potrzebny jest klucz imbusowy.
Jakie są typowe błędy przy odkręcaniu śrub imbusowych?
Najczęstsze błędy to: użycie złego rozmiaru klucza, wkładanie klucza nie do końca w gniazdo, praca pod kątem oraz użycie zużytego klucza z zaokrąglonymi krawędziami. Skutkiem jest wyrobienie gniazda i trudny demontaż, czasem wymagający rozwiercania lub wykrętaków.
Czy można zastąpić klucz imbusowy innym narzędziem w terenie?
Awaryjnie bywa to kuszące, ale zwykle jest ryzykowne. Narzędzia "zastępcze" (np. wkrętak, szczypce) nie pasują do gniazda sześciokątnego i szybko je niszczą. W praktyce serwisowej lepiej dobrać właściwy rozmiar klucza imbusowego, bo oszczędza czas i zapobiega uszkodzeniom.
Jak rozpoznać na rysunku technicznym, że śruba jest na imbus?
Na rysunku najczęściej widać w łbie otwór w kształcie sześciokąta (gniazdo). W dokumentacji może też pojawić się opis typu śruby "z gniazdem sześciokątnym". Jeśli łeb nie ma zewnętrznych płaszczyzn pod klucz, a ma gniazdo wewnętrzne, zwykle chodzi o imbus.
Jakie są zalety śrub imbusowych w maszynach do robót ziemnych i drogowych?
Śruby imbusowe często mają kompaktowy łeb i pozwalają na montaż w miejscach o ograniczonej przestrzeni. Narzędzie prowadzi się osiowo w gnieździe, co ułatwia pracę w serwisie. Dodatkowo brak wystającego zewnętrznego sześciokąta może zmniejszać ryzyko zahaczania o elementy podczas pracy maszyny.
Jak przygotować się do pytań egzaminacyjnych o dobór kluczy i śrub?
Ćwicz rozpoznawanie łbów i gniazd: zewnętrzny sześciokąt (nasadowy/oczkowy), gniazdo sześciokątne (imbus), gniazdo gwiazdkowe (Torx) oraz elementy z nacięciami (hakowy). Pomaga też praca na realnych częściach w pracowni oraz przegląd instrukcji obsługi maszyn, gdzie narzędzia są wymieniane wprost.
info

To pytanie poprawnie rozwiązuje 80% zdających egzamin. średnio łatwe

Specjaliści zwracają uwagę: "Klucz imbusowy stosuje się do śrub z wewnętrznym gniazdem sześciokątnym w łbie."

Źródła:

  • ISO 4762: Hexagon socket head cap screws (norma dot. śrub z gniazdem sześciokątnym), aktualne wydanie – wymagania i wymiary
  • ISO 2936: Hexagon socket screw keys (Allen keys) (norma dot. kluczy imbusowych), aktualne wydanie – wymiary i zastosowanie
  • PN-EN ISO 10642: Śruby z łbem stożkowym z gniazdem sześciokątnym (norma dot. śrub imbusowych), aktualne wydanie – identyfikacja typu śruby

Materiały:

  • Tablice/atlas narzędzi ręcznych i połączeń śrubowych (materiały dydaktyczne szkoły/CKZ)
  • Instrukcje obsługi i konserwacji maszyn (rozdziały: narzędzia, połączenia, momenty dokręcania)
  • Normy dotyczące śrub z gniazdem sześciokątnym i kluczy trzpieniowych (ISO/PN-EN ISO)
