KWALIFIKACJA MEC9 - STYCZEŃ 2025

PYTANIE NR 20.
Do obróbki wyrobów wykonanych z tworzywa polimerowego należy użyć węglika o oznaczeniu

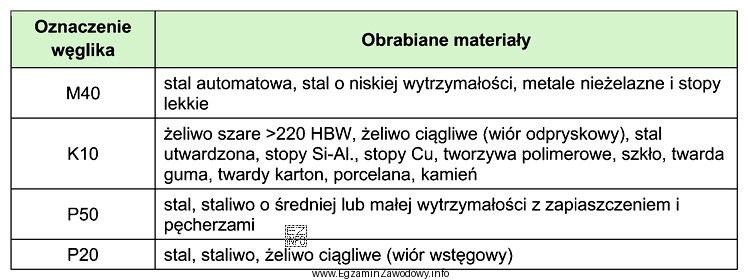

Ilustracja przedstawia tabelę związaną z obróbką materiałów z wykorzystaniem różnych rodzajów węglika.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do obróbki wyrobów z tworzyw polimerowych dobiera się gatunek węglika przeznaczony do materiałów miękkich i "nieżelaznych/niemetalicznych", zapewniający gładką powierzchnię i stabilne skrawanie.
Wśród podanych oznaczeń takiemu zastosowaniu odpowiada K10; pozostałe dotyczą innych grup materiałów i warunków pracy ostrza.

Pełne wyjaśnienie:

W obróbce skrawaniem materiał narzędzia (np. węglik spiekany) dobiera się do materiału obrabianego oraz do warunków pracy ostrza (ciągłość skrawania, prędkość, wymagania jakości powierzchni). Tworzywa polimerowe mają inną skrawalność niż stale i żeliwa: zwykle są stosunkowo miękkie, mogą się nagrzewać i "ciągnąć", a jakość powierzchni bywa silnie zależna od ostrości krawędzi i stabilności procesu.

Odpowiedź "K10" wskazuje gatunek węglika przeznaczany do takich zastosowań, gdzie liczy się odporność na zużycie i możliwość uzyskania dobrej jakości powierzchni przy obróbce materiałów nie należących do typowych stali konstrukcyjnych. W praktyce szkolnej pytanie sprawdza rozpoznanie, że do polimerów nie dobiera się tych samych oznaczeń, które kojarzy się z obróbką stali.

  • "M40" jest kojarzone z inną grupą materiałów obrabianych (typowo inne własności skrawania niż polimery), więc jego wybór wynika często z automatycznego "strzelania" literą bez powiązania z przeznaczeniem.
  • "P50" oraz "P20" to oznaczenia wiązane z obróbką materiałów o charakterystyce typowej dla stali (inne wymagania dot. udarności/twardości i inne warunki skrawania). W obróbce tworzyw taki dobór zwykle nie jest uzasadniony i może prowadzić do gorszej jakości powierzchni lub nieoptymalnej trwałości ostrza.

Wskazówka egzaminacyjna: gdy w treści pojawia się "tworzywo polimerowe", najpierw odrzuć odpowiedzi kojarzone z klasycznymi stalami/żeliwami i wybieraj oznaczenie przypisywane materiałom miękkim lub niemetalicznym. Jeśli w innych źródłach spotykasz inne oznaczenia (np. zależne od producenta), zapamiętaj mapowanie używane w zadaniach egzaminacyjnych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznaczenie K10 identyfikuje klasę/gatunek węglika spiekanego używaną w doborze narzędzi skrawających. W zadaniach egzaminacyjnych wiąże się je z zastosowaniami poza typową obróbką stali, m.in. tam, gdzie liczy się odporność na zużycie i dobra jakość powierzchni.
Tworzywa polimerowe mają inną skrawalność: są zwykle miękkie, podatne na nagrzewanie i odkształcenia, a wiór może być ciągliwy. Dlatego ważna jest ostra krawędź, stabilne skrawanie i właściwy gatunek narzędzia; rozwiązania dobre dla stali nie muszą dać dobrej powierzchni na polimerze.
Najczęstsze problemy to topienie i przywieranie materiału do ostrza, zadziorowość krawędzi, falowanie powierzchni oraz niestabilny wiór (długie "nitki"). Pomaga dobór odpowiedniego narzędzia i geometrii, ostre krawędzie, właściwe parametry oraz kontrola temperatury procesu.
Nie zawsze. Oprócz ogólnych podziałów spotkasz systemy producentów (różne symbole, nazwy handlowe, własne tabele zastosowań). Na egzaminie liczy się system użyty w zadaniu, dlatego warto ćwiczyć na testach i tabelach doboru, które odpowiadają typowym oznaczeniom egzaminacyjnym.
Zacznij od identyfikacji materiału obrabianego i jego zachowania w skrawaniu. Stale i żeliwa zwykle wymagają innych klas narzędzi (inne obciążenia, inny charakter wióra) niż polimery. Dla polimerów często priorytetem jest jakość powierzchni, ograniczenie nagrzewania i ostrość krawędzi.
Kluczowe są: prędkość skrawania, posuw, głębokość skrawania oraz sposób chłodzenia/odprowadzania ciepła. Zbyt duża temperatura może pogorszyć jakość i powodować przywieranie. Stabilne mocowanie i odpowiednia geometria ostrza często mają większy wpływ niż "siłowe" zwiększanie parametrów.
Nie zawsze. W zależności od tworzywa, wymagań jakości i produkcji można stosować także stal szybkotnącą, narzędzia z powłokami, a w szczególnych przypadkach inne materiały ostrzy. Pytanie egzaminacyjne dotyczy jednak konkretnego wyboru w obrębie węglików i ich oznaczeń.
Najczęstszy błąd to wybór odpowiedzi "na skrót" po literze (np. branie P, bo kojarzy się ze skrawaniem), bez analizy, że materiałem jest polimer. Drugi błąd to przenoszenie własnych notatek z oznaczeń producenta na oznaczenia użyte w arkuszu egzaminacyjnym.
Zawsze, bo to słowo natychmiast zawęża dobór narzędzia do materiałów o specyficznej skrawalności. W praktyce oznacza to inne wymagania co do ostrza niż przy stali: ważniejsze stają się ostrość, ograniczenie nagrzewania i dobór gatunku pod materiały miękkie/niemetaliczne.
Najlepiej uczyć się "mapowania" materiał obrabiany → grupa zastosowań → typowy gatunek narzędzia. Przerób zadania z testów, przejrzyj tabele doboru w katalogach narzędzi i zapisuj skojarzenia: stal, żeliwo, materiały nierdzewne, nieżelazne oraz tworzywa i kompozyty.
info

Statystycznie 53% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • Sandvik Coromant – Knowledge: ISO application areas / groups of materials (P, M, K, N, S, H): https://www.sandvik.coromant.com/en-gb/knowledge/materials/pages/iso-application-areas.aspx (dostęp: 2026-02-27)
  • SECO Tools – Cutting data guidance: ISO material groups overview: https://www.secotools.com/article/115146 (dostęp: 2026-02-27)
  • Wikipedia – ISO 513 (classification of indexable inserts by application): https://en.wikipedia.org/wiki/ISO_513 (dostęp: 2026-02-27)

Materiały:

  • Katalogi i poradniki doboru narzędzi skrawających (działy: dobór gatunku i zastosowania)
  • Podręczniki do technologii maszyn – rozdziały o materiałach narzędziowych i skrawalności
  • Notatki z zajęć o ISO grupach materiałów obrabianych i doborze płytek
