Szrafowanie (kreskowanie) przekrojów jest podstawowym "językiem" rysunku technicznego i budowlanego. Na rysunkach wykonawczych symbole graficzne materiałów pozwalają szybko rozpoznać, z czego wykonano element, bez konieczności dopisywania opisów w każdym miejscu.
Beton zbrojony (żelbet) jest materiałem złożonym (beton + stal zbrojeniowa), dlatego w dokumentacji powinien być wyraźnie odróżniony od betonu niezbrojonego. W praktyce projektowej stosuje się rozróżnienie symboli zależnie od norm oraz od tego, czy rysunek jest wykonywany jako oznaczenie uprośczone (mniej detali) czy dokładne (z dodatkowymi elementami, np. sugerującymi kruszywo).

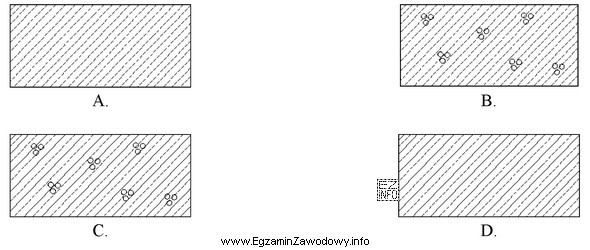

Odpowiedź uznana za poprawną wskazuje symbol przypisany do betonu zbrojonego w kontekście oznaczeń materiałów na rysunkach budowlanych. Pozostałe warianty mogą odpowiadać innym materiałom lub innym wariantom tego samego materiału (np. wersji dokładniejszej) i dlatego łatwo je pomylić.
- Jeżeli wybierzesz wzór kojarzący się z "zwykłym" betonem, ryzykujesz pomylenie betonu niezbrojonego z żelbetem, co na rysunku wykonawczym jest błędem informacyjnym.
- Jeżeli wybierzesz wzór bardziej "metaliczny" (kojarzony z jednorodnym materiałem), możesz nieświadomie przejść w oznaczenia metali zamiast materiału betonowego.
- Jeżeli wybierzesz wariant z dodatkowymi znakami (np. symbolizującymi kruszywo), możesz trafić w oznaczenie betonu, ale niekoniecznie w wariant przypisany do betonu zbrojonego w danym standardzie/zakresie skali.
Wskazówka egzaminacyjna: ucz się rozpoznawać nie tylko "czy to beton", ale też jaki beton (zbrojony czy niezbrojony) oraz czy symbol jest w wersji uproszczonej czy dokładnej. Na testach najczęściej sprawdza się właśnie tę różnicę.
