KWALIFIKACJA BUD2 - CZERWIEC 2019

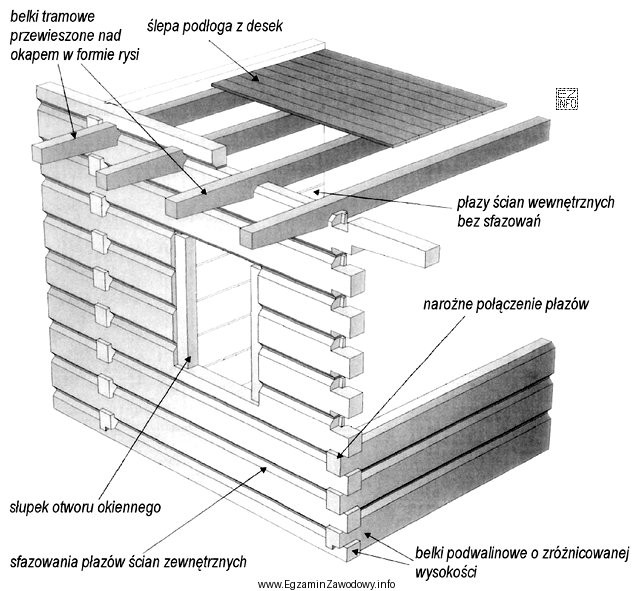

Połączenie belek podwalinowych w narożu ścian wykonuje się tak, aby elementy zazębiały się i wzajemnie blokowały w kierunkach, w których mogą działać siły rozciągające i ścinające. W praktyce ciesielskiej do takich naroży stosuje się rozwiązania "w węgle", czyli złącza tworzące charakterystyczne wzajemne podcięcia i oparcia. Dlatego odpowiedź "zamek węgłowy" jest właściwa: wskazuje złącze przeznaczone właśnie do narożnego łączenia podwalin w układzie ścian.

Dlaczego pozostałe odpowiedzi nie pasują do opisanego zastosowania?

• "czop zwyczajny" jest typowy dla połączeń czopowo-gniazdowych, często używanych przy słupach, ryglach lub elementach, gdzie występuje wprowadzenie czopa w gniazdo. Nie jest to podstawowe złącze do narożnego "zazębienia" dwóch podwalin w węgle ścian.
• "jaskółczy ogon" to złącze klinujące o charakterystycznym kształcie, bardzo dobre do zabezpieczenia przed wysunięciem w jednym kierunku, ale nie jest domyślnym wyborem dla typowego naroża podwalin pokazanego na rysunku w zadaniach egzaminacyjnych; wymaga też innej geometrii wycięć niż klasyczny zamek węgłowy.
• "nakładkę prostą" stosuje się jako połączenie "na zakład", często w miejscach przedłużania elementów lub łączenia na długości. W narożu ścian zwykle nie zapewnia tak jednoznacznego zazębienia jak złącza węgłowe i może gorzej przenosić siły wynikające z pracy naroża.

Wskazówka egzaminacyjna: w pytaniach z rysunkiem zwracaj uwagę, czy widzisz "schodkowe" zazębienie typowe dla zamków węgłowych, czy raczej gniazdo pod czop, klinowanie (jaskółka) albo zwykłe nałożenie dwóch elementów (nakładka). Sama nazwa złącza często podpowiada zastosowanie: "węgłowy" odnosi się do węgła, czyli naroża.
