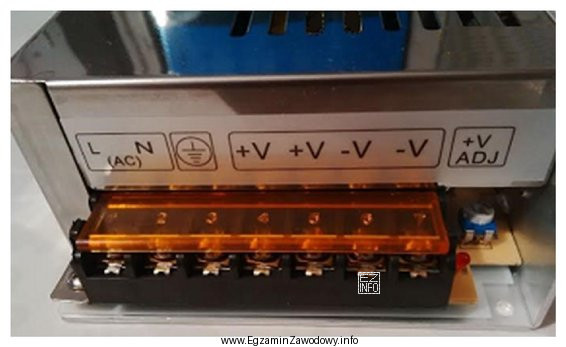

W zasilaniu jednofazowym 230 V AC do pracy urządzenia potrzebne są zwykle dwie żyły robocze: L (faza) i N (neutralny). Jednak wiele przetworników montowanych w maszynach ma metalową obudowę lub zacisk ochronny, a wtedy wymagane jest także podłączenie PE (przewodu ochronnego).
Dlatego odpowiedź "3 żyłami." jest poprawna: trzy żyły odpowiadają funkcjom L + N + PE. Przewód ochronny nie służy do zasilania, ale jest kluczowy dla bezpieczeństwa — w razie przebicia na obudowę umożliwia zadziałanie zabezpieczeń i ogranicza ryzyko porażenia.
- Odpowiedź "2 żyłami." jest typowa dla urządzeń, które nie wymagają PE (np. w podwójnej izolacji) albo gdy dany element nie ma zacisku ochronnego. Jeżeli na przetworniku przewidziano PE, przewód 2-żyłowy byłby niekompletny i nie spełniałby założonej ochrony.
- Odpowiedź "4 żyłami." może kojarzyć się z innymi zastosowaniami (np. dodatkowe sterowanie, sygnały, ekran), ale dla samego zasilania jednofazowego 230 V z PE nie jest standardowo wymagana. Czwarta żyła nie ma typowej roli w prostym podłączeniu zasilania.
- Odpowiedź "7 żyłami." jest charakterystyczna raczej dla przewodów wielożyłowych w automatyce (wiele sygnałów sterujących), a nie dla podstawowego zasilania 230 V. W kontekście pytania o poprawne podłączenie zasilania jest to liczba nieadekwatna.
Wskazówka egzaminacyjna: najpierw ustal, czy urządzenie ma zacisk/symbol uziemienia lub wymaga przewodu ochronnego. Jeśli tak, minimalnym wyborem dla 230 V AC jest przewód 3-żyłowy.
