KWALIFIKACJA DRM8 - CZERWIEC 2022



PYTANIE NR 10.
Do sprawdzenia prędkości przepływu powietrza w suszarniach do drewna należy zastosować przyrząd przedstawiony na

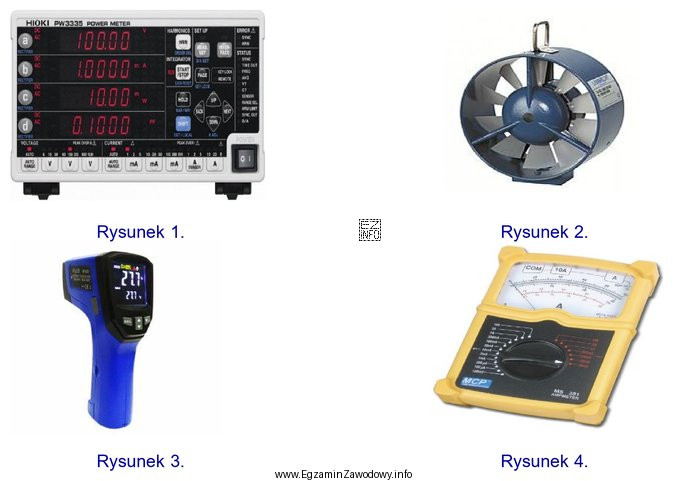

Ilustracja przedstawia cztery różne urządzenia, które mogą być używane w kontekście zawodowym, szczególnie w kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prędkość przepływu powietrza w suszarniach mierzy się anemometrem (wiatromierzem), bo to przyrząd przeznaczony do pomiaru prędkości ruchu powietrza w kanałach lub w komorze. Termometry i higrometry służą do temperatury i wilgotności, a manometry do ciśnienia, więc nie zastąpią anemometru.

Pełne wyjaśnienie:

W suszarniach do drewna kontroluje się kilka kluczowych parametrów procesu: temperaturę, wilgotność (powietrza i/lub drewna) oraz ruch powietrza w komorze. Prędkość przepływu powietrza wpływa na intensywność wymiany ciepła i masy, a więc na tempo odparowywania wilgoci i równomierność suszenia.

Do sprawdzenia prędkości przepływu powietrza stosuje się anemometr. W praktyce może to być anemometr skrzydełkowy (z wirnikiem) albo termoanemometr (sonda z czujnikiem), ale wspólna cecha jest taka sama: przyrząd jest zaprojektowany do pomiaru prędkości ruchu gazu (powietrza) w strumieniu.

Pozostałe typowe przyrządy spotykane w suszarnictwie pełnią inne funkcje, dlatego byłyby błędnym wyborem, nawet jeśli również występują w suszarni:

  • Termometr/czujnik temperatury mierzy temperaturę, nie prędkość przepływu.
  • Higrometr/psychrometr służy do oceny wilgotności powietrza.
  • Manometr mierzy ciśnienie (statyczne lub różnicowe), a nie bezpośrednio prędkość przepływu.

Na egzaminie najpewniejsza metoda to powiązanie wielkości z narzędziem: "prędkość powietrza" → anemometr. Jeśli na rysunkach są różne mierniki, szukaj elementów typowych dla anemometru (np. wirnik/sonda do strumienia powietrza), a nie wyświetlacza czy obudowy, które mogą wyglądać podobnie w wielu urządzeniach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest anemometr i do czego służy w suszarni drewna?
Anemometr to przyrząd do pomiaru prędkości ruchu powietrza. W suszarni drewna używa się go do kontroli cyrkulacji powietrza w komorze lub kanałach, co wpływa na równomierność i tempo suszenia.
Jak rozpoznać na rysunku przyrząd do pomiaru prędkości przepływu powietrza?
Szukaj cech typowych dla anemometru: elementu pomiarowego umieszczanego w strumieniu powietrza (np. wirnik/skrzydełko albo sonda). Sama obudowa i wyświetlacz mogą wyglądać podobnie jak w innych miernikach, więc kluczowa jest końcówka pomiarowa.
Dlaczego termometr nie nadaje się do pomiaru prędkości powietrza w suszarni?
Termometr mierzy temperaturę, a nie prędkość przepływu. W suszarni oba parametry są ważne, ale wymagają innych czujników. Użycie termometru nie pozwala ocenić działania wentylatorów ani intensywności cyrkulacji.
Czy manometr może zastąpić anemometr w suszarni do drewna?
Zwykle nie. Manometr mierzy ciśnienie (np. statyczne lub różnicowe). Choć w pewnych układach można pośrednio wnioskować o przepływie, to w praktycznych zadaniach egzaminacyjnych prędkość powietrza sprawdza się anemometrem, czyli miernikiem prędkości.
Jakie parametry oprócz prędkości powietrza kontroluje się w suszarniach do drewna?
Najczęściej kontroluje się: temperaturę powietrza, wilgotność powietrza (oraz często wilgotność drewna), a także stabilność pracy wentylatorów i wymianę powietrza. Prędkość przepływu jest jednym z kluczowych elementów prawidłowego przebiegu suszenia.
Kiedy w praktyce mierzy się prędkość przepływu powietrza w komorze suszarni?
Pomiary wykonuje się przy uruchomieniu suszarni, po serwisie wentylatorów, przy podejrzeniu nierównomiernego suszenia lub gdy występują różnice wilgotności w partii drewna. Pomiar pomaga ocenić, czy cyrkulacja nie jest zbyt słaba albo nierównomierna.
Jakie błędy najczęściej popełnia się przy wyborze przyrządu do pomiaru przepływu powietrza?
Najczęstsze pomyłki to utożsamienie "przepływu" z ciśnieniem (wybór manometru) albo wybór przyrządu używanego w suszarni, ale do innej wielkości (termometr, higrometr). Pomaga zasada: prędkość powietrza = anemometr.
Jakie są typowe rodzaje anemometrów spotykane w pomiarach przemysłowych?
W praktyce spotyka się m.in. anemometry skrzydełkowe (wirnik) oraz termoanemometry (sonda). Różnią się sposobem pomiaru, ale oba służą do oceny prędkości strumienia powietrza, np. w kanałach i urządzeniach wentylacyjnych.
Dlaczego prędkość powietrza ma wpływ na jakość suszenia drewna?
Prędkość przepływu wpływa na usuwanie wilgoci z powierzchni drewna i na wyrównanie warunków w komorze. Zbyt mała cyrkulacja może spowolnić suszenie i zwiększyć nierównomierność, a niewłaściwa cyrkulacja może sprzyjać wadom (różnice wilgotności, lokalne przegrzania).
Jak przygotować się do pytań egzaminacyjnych z aparatury pomiarowej w suszarni?
Ucz się parami: wielkość → przyrząd (temperatura → termometr, wilgotność → higrometr, prędkość powietrza → anemometr, ciśnienie → manometr). Dodatkowo ćwicz rozpoznawanie końcówek pomiarowych na zdjęciach/rysunkach, bo to najczęściej odróżnia przyrządy.
info

Około 63% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że prędkość przepływu powietrza w suszarniach mierzy się anemometrem (wiatromierzem), bo to przyrząd przeznaczony do pomiaru prędkości ruchu powietrza w kanałach lub w komorze.

Materiały:

  • Instrukcje/DTR producentów suszarń komorowych (sekcje o aparaturze kontrolno-pomiarowej)
  • Podręczniki do technologii suszenia drewna (rozdziały o parametrach procesu i pomiarach)
  • Materiały dydaktyczne szkoły/CKZ dotyczące wyposażenia suszarni i metrologii przemysłowej
