W zadaniu trzeba dobrać ciągnik do współpracy z przyczepą wywrotką, która wymaga określonego przepływu oleju (8 l/min) przy ciśnieniu 160 bar oraz ma wskazaną minimalną wymaganą moc silnika 30 kW.
Klucz jest taki, że o poprawnej współpracy decydują co najmniej trzy warunki:
- Wydajność hydrauliki (przepływ): ciągnik musi zapewnić co najmniej 8 l/min na wyjściach hydrauliki zewnętrznej. Jeśli da mniej, siłownik będzie pracował zbyt wolno lub nie wykona pełnego cyklu w wymaganym czasie.
- Maksymalne ciśnienie robocze: ciągnik powinien osiągać co najmniej 160 bar. Zbyt niskie ciśnienie oznacza brak wymaganej siły na siłowniku wywrotu (przy tym samym przekroju tłoka).
- Moc silnika: ciągnik musi mieć co najmniej 30 kW. To warunek eksploatacyjny, aby przy obciążeniu układu hydraulicznego praca była stabilna, bez "dławienia" silnika.
Dodatkowo można pamiętać o zależności na moc hydrauliczną: jest ona proporcjonalna do iloczynu ciśnienia i przepływu (w praktyce po przeliczeniu jednostek). W rzeczywistym układzie należy uwzględniać straty (sprawności pompy i przekładni), więc moc silnika musi być większa od samej mocy hydraulicznej dostępnej na wyjściu.

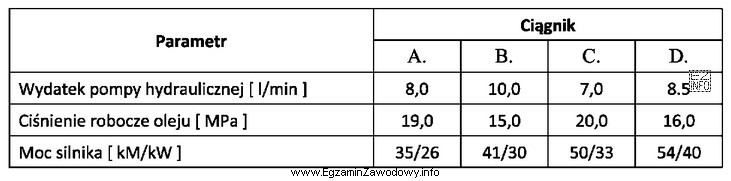

Dlaczego poprawna jest wskazana odpowiedź? Poprawny wariant to ten, który w danych technicznych ciągnika ma jednocześnie: wydajność pompy/wyjść hydraulicznych nie mniejszą niż 8 l/min, ciśnienie układu nie mniejsze niż 160 bar oraz moc silnika nie mniejszą niż 30 kW.
Dlaczego pozostałe odpowiedzi są błędne? Każdy wariant niespełniający choć jednego z warunków (za mały przepływ, za małe ciśnienie albo moc silnika poniżej 30 kW) nie gwarantuje poprawnej pracy wywrotu: albo siłownik nie uzyska wymaganej siły, albo praca będzie zbyt wolna, albo silnik będzie przeciążany.
Wskazówka egzaminacyjna: zawsze zaznacz w treści, które wartości są "minimalne", i traktuj je jako progi: parametry ciągnika muszą być równe lub wyższe.
