KWALIFIKACJA BUD7 - CZERWIEC 2020

PYTANIE NR 3.

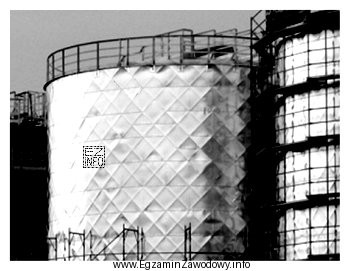

Do wykonania odpowiednio zaginanej i kantowanej blachy kopertowej, z której wykonany został przedstawiony na rysunku płaszcz ochronny zbiornika, wykorzystano blachy
Ilustracja przedstawia dwa duże, cylindryczne zbiorniki przemysłowe, które są pokryte ochronnym płaszczem wykonanym z blachy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Blacha płaska jest typowym materiałem na płaszcze ochronne, bo po zaginaniu i kantowaniu pozwala uzyskać gładką, szczelną okładzinę. Blacha perforowana ma otwory, falista ma profilowanie, a podestowa ma fakturę antypoślizgową — zwykle nie są doborem podstawowym na płaszcz zbiornika.

Pełne wyjaśnienie:

W płaszczach ochronnych izolacji przemysłowych (np. na zbiornikach) najczęściej dąży się do uzyskania możliwie gładkiej i szczelnej okładziny, którą da się precyzyjnie dopasować przez zaginanie i kantowanie. Z tego powodu właściwym wyborem jest blacha płaska: po obróbce krawędzi można wykonać zakładki, przetłoczenia i połączenia, które ograniczają wnikanie wody oraz ułatwiają estetyczne wykończenie płaszcza.

Odpowiedź "perforowane" jest nieprawidłowa, ponieważ perforacja oznacza liczne otwory w materiale. Taka blacha nie zapewnia typowej dla płaszcza funkcji bariery ochronnej przed opadami i zabrudzeniami; dodatkowo łatwiej przez nią przenika woda i zanieczyszczenia do warstw pod spodem.

Odpowiedź "faliste" również nie pasuje do klasycznego płaszcza ochronnego zbiornika wykonywanego jako element kopertowy. Profil falisty daje inną sztywność i wygląd, ale nie odpowiada gładkiej okładzinie oraz może utrudniać wykonanie niektórych detali obróbek krawędzi.

Odpowiedź "podestowe" jest błędna, bo blacha podestowa (z ryflowaniem) jest projektowana głównie pod kątem antypoślizgowości i zastosowań komunikacyjnych (ciągi, pomosty). W płaszczu ochronnym zbiornika taka faktura zwykle nie jest potrzebna i nie wynika z typowych wymagań funkcjonalnych okładziny.

Wskazówka egzaminacyjna: przy takich pytaniach porównuj cechę powierzchni blachy (gładka, falista, z otworami, ryflowana) z funkcją płaszcza (osłona, szczelność, estetyka) oraz z tym, co widać na rysunku po wykonaniu gięć.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Płaszcz ochronny to zewnętrzna okładzina (najczęściej z blachy), która zabezpiecza warstwę izolacji przed uszkodzeniami mechanicznymi, wilgocią i zabrudzeniami. Dodatkowo poprawia estetykę oraz ułatwia utrzymanie czystości instalacji i zbiorników.
Blacha płaska ma gładką powierzchnię i stałą grubość, dzięki czemu dobrze nadaje się do zaginania, kantowania i wykonywania zakładek. Ułatwia uzyskanie szczelnych połączeń oraz estetycznej, równej okładziny na zbiornikach i rurociągach.
Blacha perforowana ma otwory, więc nie tworzy pełnej bariery ochronnej. Przez perforacje łatwiej dostaje się woda i zanieczyszczenia do izolacji, co może pogarszać trwałość układu i utrudniać spełnienie funkcji ochronnej płaszcza.
Blacha falista bywa stosowana, gdy potrzebna jest większa sztywność przy mniejszej masie lub gdy wymagany jest określony wygląd okładziny. W zadaniach egzaminacyjnych trzeba jednak ocenić, czy profilowanie jest zgodne z kształtem i detalami płaszcza pokazanego na rysunku.
Kantowanie to obróbka krawędzi blachy polegająca na jej zagięciu pod zadanym kątem (np. 90°) na krawędziarce/giętarce. W płaszczach ochronnych kanty ułatwiają usztywnienie elementu, wykonanie zakładek i poprawę szczelności połączeń.
Blacha podestowa ma charakterystyczne ryflowanie (wypukły wzór), zwykle stosowane jako zabezpieczenie antypoślizgowe. Blacha płaska jest gładka. W zadaniach z ilustracją zwracaj uwagę na fakturę powierzchni, bo to podstawowa cecha rozpoznawcza.
Częsty błąd to wybieranie blachy "podestowej" lub "falistej" tylko dlatego, że kojarzy się z większą wytrzymałością. Drugi błąd to pomijanie funkcji płaszcza (szczelna osłona) i nieuwzględnianie, że perforacja pogarsza ochronę przed wilgocią.
Nie musi. "Kopertowość" opisuje sposób uformowania elementu (zagięcia i zakładki), a nie koniecznie typ blachy. Najczęściej wykonuje się ją z blachy płaskiej, bo jest przewidywalna w gięciu i pozwala uzyskać równe krawędzie oraz połączenia.
W praktyce bierze się pod uwagę odporność na korozję, szczelność połączeń i trwałość mechaniczno-atmosferyczną. Na zewnątrz szczególnie ważne jest ograniczenie wnikania wody do izolacji, dlatego preferuje się pełne (nieperforowane) okładziny i poprawne wykonanie zakładek.
Ucz się rozpoznawania typów blach po cechach powierzchni (gładka, ryflowana, z otworami, profilowana) oraz ich typowych zastosowań. Przećwicz też nazewnictwo operacji: cięcie, zaginanie, kantowanie i łączenie elementów, bo często towarzyszą ilustracjom egzaminacyjnym.
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Blacha płaska jest typowym materiałem na płaszcze ochronne, bo po zaginaniu i kantowaniu pozwala uzyskać gładką, szczelną okładzinę."

Materiały:

  • Materiały dydaktyczne z technologii robót izolacyjnych i wykonywania płaszczy ochronnych (skrypty szkolne/branżowe)
  • Instrukcje stanowiskowe dotyczące obróbki blach (gięcie, zaginanie, kantowanie) używanych w okładzinach izolacji
  • Katalogi producentów okładzin i akcesoriów do płaszczy ochronnych (opisy rodzajów blach i zastosowań)
