KWALIFIKACJA PGF6 - STYCZEŃ 2020

PYTANIE NR 1.

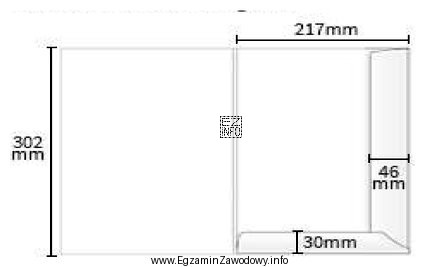

Do wykonania teczki przedstawionej na rysunku należy zastosować arkusz w formacie
Ilustracja przedstawia schematyczny rysunek techniczny teczki, który może być używany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny format arkusza wynika z wymiarów wykroju teczki na rysunku.
Aby wykonać teczkę, cały wykrojnik (z zakładkami i marginesami technologicznymi) musi zmieścić się na arkuszu. Spośród podanych opcji jedynie format A2 zapewnia wystarczającą powierzchnię, podczas gdy A3/A4/B4 są za małe.

Pełne wyjaśnienie:

W tego typu zadaniach kluczowa jest analiza rysunku wykroju (siatki teczki) i dopasowanie do niego najmniejszego formatu arkusza, na którym wykrojnik zmieści się w całości. Dla teczek introligatorskich zwykle trzeba uwzględnić nie tylko "część główną" (front/tył), ale też skrzydełka, zakładki klejowe, grzbiet (jeśli występuje) oraz naddatki technologiczne potrzebne do prowadzenia arkusza, pasowania i stabilnej pracy w procesach wykańczania.

Odpowiedź "A2" jest poprawna, ponieważ wśród podanych formatów zapewnia największą powierzchnię arkusza w serii A. Jeśli z rysunku wynika, że suma wymiarów wykroju (szerokość całkowita i wysokość całkowita po rozłożeniu elementów) przekracza możliwości A3, A4 oraz B4, to do wykonania wyrobu konieczny jest większy arkusz, czyli A2.

  • "B4" bywa mylące, bo to format z serii B, ale w praktyce nadal może być zbyt mały na rozbudowany wykrojnik teczki; sama zmiana serii nie gwarantuje, że wykrojnik się zmieści.
  • "A4" to format bardzo popularny, jednak w produkcji teczek z zakładkami zazwyczaj nie pozwala na umieszczenie całego wykroju wraz z marginesami i miejscem na obróbkę.
  • "A3" jest większy od A4, ale nadal może nie pomieścić wykroju teczki o większej szerokości po rozłożeniu elementów (np. przy szerokich skrzydłach).

Wskazówka egzaminacyjna: zawsze porównuj maksymalny wymiar wykroju (w osi X i Y) z wymiarami standardowych formatów ISO 216, a następnie wybieraj format, który pozostawia bezpieczny zapas. To ogranicza ryzyko błędu wynikającego z "oceny na oko".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Format A2 to standardowy rozmiar z serii A (ISO 216), używany m.in. do druku plakatów, okładek i prac wymagających większej powierzchni arkusza. W poligrafii bywa też dobierany pod wykrojniki (np. teczki), gdy mniejsze formaty nie mieszczą siatki wyrobu.
Należy odczytać (lub oszacować na podstawie skali) maksymalną szerokość i wysokość całego wykroju po rozłożeniu wszystkich elementów. Do tego trzeba doliczyć praktyczne marginesy technologiczne. Potem porównuje się te wymiary z tabelą formatów A/B i wybiera najmniejszy pasujący arkusz.
Teczka ma zwykle skrzydła i zakładki, które znacząco zwiększają wymiar po rozłożeniu. Nawet jeśli część główna wygląda na "A4", to po dodaniu skrzydeł i miejsc na bigowanie oraz sztancowanie całość przekracza A4, a często także A3. Dlatego potrzebny jest większy arkusz.
Seria B jest pośrednia między kolejnymi formatami serii A, ale to nie oznacza, że B4 zawsze będzie wystarczający. O tym decydują rzeczywiste wymiary wykroju oraz wymagany zapas technologiczny. W praktyce B4 może być nadal za mały dla teczki o szerokich skrzydłach.
W praktyce uwzględnia się m.in. marginesy na chwyt i prowadzenie arkusza w maszynie, tolerancje pasowania, bezpieczeństwo przy sztancowaniu oraz miejsce na ewentualne znaki kontrolne. Nawet jeśli wykrojnik "na styk" mieści się w formacie, często wybiera się większy arkusz, aby uniknąć problemów produkcyjnych.
Oznacza to, że teczka powstaje z jednego arkusza, który jest najpierw wycięty w kształt (sztancowanie), a następnie zagięty po liniach (bigowanie) i ewentualnie sklejony. Rysunek wykroju pokazuje rozwinięcie wszystkich elementów teczki, co pozwala dobrać właściwy format arkusza.
Najczęściej są to: bigowanie (żeby zgięcia były równe i bez pękania), sztancowanie (wycięcie kształtu), czasem perforowanie lub nacinanie, a na końcu klejenie zakładek. Dobór formatu arkusza musi umożliwić wykonanie tych operacji bez kolizji z krawędzią arkusza.
Typowe błędy to wybór formatu "nawykowego" (np. A4), nieuwzględnienie skrzydeł/zakładek, pominięcie zapasów technologicznych oraz mylenie serii A i B. Często zdający patrzy tylko na część główną teczki, a nie na całe rozwinięcie wykroju, przez co zaniża potrzebny format.
Najczęściej przydaje się orientacyjna znajomość relacji między formatami (każdy kolejny A ma połowę powierzchni poprzedniego) oraz świadomość, że A2 jest większe od A3 i A4. Dokładne wymiary mogą pomóc w pewniejszym wyborze, ale w zadaniach z rysunkiem kluczowe jest porównanie wymiaru wykroju z formatem.
Wtedy trzeba oprzeć się na typowych założeniach egzaminacyjnych: rysunek ma umożliwić jednoznaczne wskazanie formatu poprzez widoczne proporcje i podane wymiary (jeśli są na rysunku). Jeśli skali faktycznie brak, analizuj, który format z odpowiedzi jest minimalnym realistycznym dla całego wykroju, pamiętając o zakładkach.
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Poprawny format arkusza wynika z wymiarów wykroju teczki na rysunku.Aby wykonać teczkę, cały wykrojnik (z zakładkami i marginesami technologicznymi) musi zmieścić się na arkuszu."

Źródła:

  • ISO 216:2007, "Writing paper and certain classes of printed matter — Trimmed sizes — A and B series" (standard definiujący formaty A i B)
  • Polski Komitet Normalizacyjny: PN-EN ISO 216 (wydanie zgodne z ISO 216) — norma dotycząca formatów serii A i B
  • Wikipedia: "ISO 216" https://en.wikipedia.org/wiki/ISO_216 - dostęp 2026-03-01

Materiały:

  • Dokumentacja i tabele formatów papieru zgodne z ISO 216 (seria A i B)
  • Podręczniki/opracowania z technologii introligatorskiej (sztancowanie, bigowanie, wykrojniki)
  • Materiały dydaktyczne z przygotowania produkcji poligraficznej (użytki, rozkroje, odpady)

Aktualizacja pytania: 31.03.2026



Aktualizacja pytania: 31.03.2026
