Współosiowość otworów oznacza, że osie tych otworów pokrywają się (lub mieszczą się w wymaganej tolerancji). W praktyce warsztatowej uzyskanie takiego efektu jest trudne, jeśli wykonuje się otwory wyłącznie samym wiertłem, szczególnie gdy otwory powstają w dwóch elementach lub na większej długości prowadzenia. Wiertło ma tendencję do "ściągania" i podążania za nierównomiernym materiałem, a także nie gwarantuje wysokiej dokładności położenia osi.
Dlatego do wykonywania otworów z zachowaniem współosiowości stosuje się rozwiązania, które:
- zapewniają pewne prowadzenie narzędzia (np. przez element prowadzący lub odpowiednią geometrię narzędzia startowego),
- umożliwiają wykończenie otworu do wymaganej dokładności średnicy i kształtu (typowo operacją wykańczającą, a nie zgrubną),
- stabilizują położenie osi w odniesieniu do wcześniej ustalonej bazy.

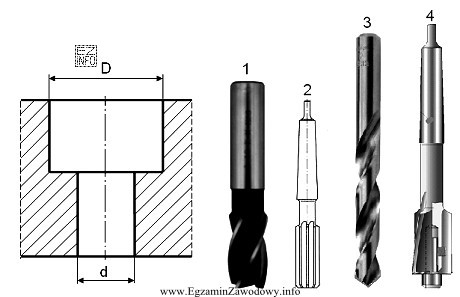

Właśnie z tego powodu poprawny jest dobór narzędzi oznaczonych na rysunku jako "3 i 4": jest to zestaw odpowiadający technologii wykonania otworu, w której najpierw uzyskuje się właściwe naprowadzenie, a następnie obróbkę zapewniającą wymaganą dokładność (co jest kluczowe dla osiowości).
Pozostałe zestawy są niepoprawne, ponieważ typowo odpowiadają kombinacjom narzędzi niewystarczającym do utrzymania osi (np. dwóm operacjom zgrubnym lub narzędziom, które nie zapewniają prowadzenia/wykańczania). Częstym błędem na egzaminie jest utożsamianie "zrobienia otworu" z "zrobieniem otworu współosiowego". W pytaniach o współosiowość należy szukać w zestawie narzędzi elementu zapewniającego precyzyjne prowadzenie lub wykończenie otworu.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawiają się zestawy narzędzi, wybieraj ten, który logicznie odpowiada kolejności: przygotowanie/ustalenie osi → wykonanie zgrubne → obróbka wykańczająca gwarantująca dokładność.
