KWALIFIKACJA MEP1 - STYCZEŃ 2022



PYTANIE NR 29.
Do wykręcenia korka spustowego w zasilaczu hydraulicznym przedstawionym na ilustracji należy użyć klucza

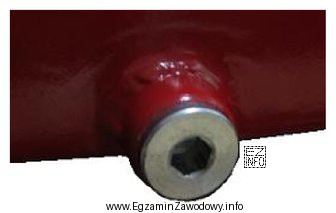

Ilustracja przedstawia zbliżenie na korek spustowy zasilacza hydraulicznego, który jest częścią maszyny lub urządzenia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Klucz imbusowy stosuje się do elementów z gniazdem sześciokątnym wewnętrznym. Jeśli korek spustowy ma takie gniazdo (typowe "sześciokątne w środku"), właściwym narzędziem jest imbus, a nie klucz nastawny ani nasadowy, które pracują na zewnętrznych płaszczyznach.

Pełne wyjaśnienie:

Dobór klucza do odkręcania korka spustowego zależy od kształtu miejsca, w które wchodzi narzędzie (gniazda/łba). W praktyce spotyka się m.in.:

  • gniazdo sześciokątne wewnętrzne (sześciokąt "w środku" korka lub śruby),
  • zewnętrzny sześciokąt (korek z łbem jak klasyczna śruba),
  • nacięcia/rowki lub inne nietypowe rozwiązania.

Odpowiedź "imbusowego" jest poprawna wtedy, gdy na ilustracji korek spustowy ma wewnętrzne gniazdo sześciokątne. Do takiego gniazda przeznaczony jest klucz imbusowy (klucz trzpieniowy), który przenosi moment obrotowy przez dopasowanie do sześciu płaszczyzn w gnieździe. Dzięki temu zmniejsza się ryzyko poślizgu i "obrobienia" krawędzi gniazda.

Dlaczego pozostałe narzędzia nie pasują do typowego korka z gniazdem imbusowym?

  • "nastawnego" używa się do elementów z zewnętrznymi płaszczyznami (np. nakrętka lub korek z zewnętrznym sześciokątem). Przy gnieździe wewnętrznym nie ma za co pewnie chwycić, a próby mogą uszkodzić element.
  • "nasadowego" także współpracuje głównie z zewnętrznym sześciokątem (nasadka obejmuje łeb/nakrętkę). Dla gniazda imbusowego właściwszy jest trzpień imbusowy, nie klasyczna nasadka.
  • "czołowego" nie jest standardowym, jednoznacznym określeniem klucza do korków z gniazdem imbusowym; może kojarzyć się z kluczami specjalnymi do nakrętek rowkowych/czołowych, które działają na nacięcia, a nie na sześciokąt wewnętrzny.

Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, "zlokalizuj" na ilustracji miejsce przyłożenia klucza: czy narzędzie wchodzi do środka (imbus), czy obejmuje element z zewnątrz (nasadowy/nastawny). To najszybszy sposób uniknięcia pomyłki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest klucz imbusowy i do czego służy?
Klucz imbusowy to klucz trzpieniowy o przekroju sześciokątnym, przeznaczony do śrub i korków z wewnętrznym gniazdem sześciokątnym. Wkłada się go do gniazda w elemencie, dzięki czemu można bezpiecznie przenieść moment obrotowy bez chwytania elementu z zewnątrz.
Jak rozpoznać na ilustracji, że potrzebny jest klucz imbusowy?
Szukaj detalu w postaci sześciokątnego otworu w osi korka/śruby. Jeśli narzędzie ma wejść do środka elementu i widać regularny sześciokąt, to typowe gniazdo imbusowe. Przy zewnętrznym sześciokącie zwykle używa się klucza płaskiego, oczkowego lub nasadki.
Dlaczego nie powinno się odkręcać korka z gniazdem imbusowym kluczem nastawnym?
Klucz nastawny działa na zewnętrzne płaszczyzny. Gdy korek ma gniazdo wewnętrzne, klucz nastawny nie ma pewnego oparcia i łatwo ześlizguje się, co może uszkodzić powierzchnię korka lub sąsiednie elementy. W serwisie to częsta przyczyna "obrobienia" elementu.
Kiedy zamiast imbusu stosuje się klucz nasadowy?
Klucz nasadowy stosuje się wtedy, gdy element ma zewnętrzny kształt do objęcia nasadką, najczęściej zewnętrzny sześciokąt (łeb śruby, nakrętka, korek z łbem). Przy gniazdach wewnętrznych częściej używa się końcówek/trzpieni (imbus, Torx), które wchodzą do środka.
Co grozi, gdy użyję złego klucza do korka spustowego w hydraulice?
Najczęstsze skutki to uszkodzenie gniazda (zaokrąglenie krawędzi), zarysowanie obudowy, a nawet brak możliwości dalszego odkręcenia korka bez rozwiercania lub użycia wykrętaków. W układach hydraulicznych dochodzi też ryzyko nieszczelności po ponownym montażu i wycieku oleju.
Jak dobrać rozmiar klucza imbusowego do gniazda?
Rozmiar dobiera się tak, aby klucz wchodził do gniazda bez luzu i opierał się na wszystkich płaszczyznach sześciokąta. Zbyt mały rozmiar szybko "obrobi" krawędzie, a zbyt duży nie wejdzie. W praktyce warto przymierzyć kilka rozmiarów i wybrać ten najlepiej dopasowany.
Czy korek spustowy w zasilaczu hydraulicznym zawsze ma gniazdo imbusowe?
Nie zawsze. Spotyka się korki z gniazdem imbusowym, zewnętrznym sześciokątem, a także rozwiązania specjalne (np. z nacięciem). Dlatego na egzaminie kluczowe jest rozpoznanie konkretnego typu gniazda widocznego na ilustracji lub w opisie, a nie opieranie się na przyzwyczajeniu.
Jak bezpiecznie wykonać spuszczanie oleju z układu hydraulicznego?
Najpierw zabezpiecz miejsce pracy i przygotuj pojemnik na olej. Następnie odciąż układ (zgodnie z instrukcją urządzenia), użyj właściwego klucza do korka i odkręcaj powoli, kontrolując wyciek. Po zakończeniu oczyść gniazdo, sprawdź stan uszczelnienia i dokręć korek z wyczuciem, by nie uszkodzić gwintu.
Dlaczego gniazdo imbusowe bywa lepsze niż zewnętrzny sześciokąt w maszynach precyzyjnych?
Gniazdo imbusowe pozwala stosować elementy o mniejszej średnicy zewnętrznej i często łatwiej je zabudować w ograniczonej przestrzeni. Narzędzie wchodzi do środka, co ułatwia dostęp w ciasnych miejscach. W urządzeniach precyzyjnych ma to znaczenie przy zwartej konstrukcji i osłonach.
Jakie są typowe błędy na egzaminie przy pytaniach o dobór klucza?
Najczęściej myli się klucze działające "od zewnątrz" (nastawny, nasadowy) z kluczami działającymi "od środka" (imbus). Drugim błędem jest ignorowanie detalu gniazda na ilustracji i wybór odpowiedzi na podstawie skojarzeń. Warto zawsze sprawdzić, czy klucz ma wejść do gniazda, czy objąć łeb.
info

Około 57% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Klucz imbusowy stosuje się do elementów z gniazdem sześciokątnym wewnętrznym."
