Siatka kwadratów to metoda pomocnicza w rysunku i w przenoszeniu projektu na podkład/teren, używana głównie do dokładnego odwzorowania kształtów nieregularnych. Gdy rabata ma obrys złożony (łuki, falowania, wcięcia, asymetrie), samo podanie kilku długości boków lub odległości od osi nie wystarcza, aby wykonawca odtworzył linię brzegową w sposób jednoznaczny.
W takich przypadkach siatka pełni rolę "układu odniesienia":
- dzieli rzut na równe pola,
- umożliwia określanie położenia punktów granicy rabaty względem linii siatki,
- pozwala przenieść kształt w innej skali (np. z koncepcji na projekt wykonawczy) bez zniekształceń proporcji.
Kształty proste i regularne zwykle da się zwymiarować bez siatki: wystarczą długości, szerokości, promienie, kąty, ewentualnie odległości od osi/prostych odniesienia. Siatka nie jest wtedy niezbędna – może być co najwyżej wygodnym dodatkiem.

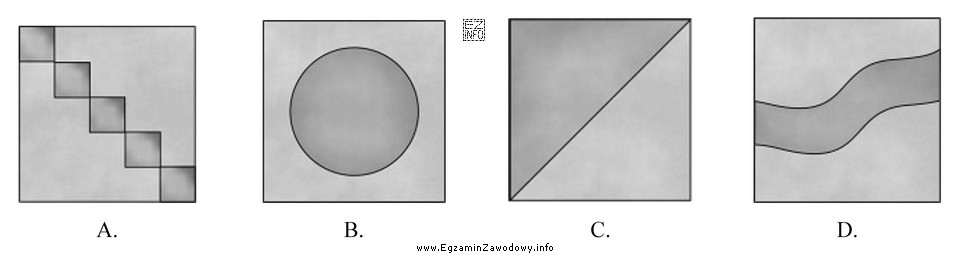

Dlatego poprawna jest ta odpowiedź, która wskazuje wzór rabaty o przebiegu granicy wymagającym odtworzenia krzywizny lub wielu punktów pośrednich. Pozostałe warianty (regularne, symetryczne, o prostych odcinkach lub łatwo opisywalnych łukach) nie wymagają siatki, bo można je zwymiarować klasycznie, podając podstawowe wymiary i parametry geometryczne.
Wskazówka egzaminacyjna: zwracaj uwagę na słowo "niezbędna". Jeśli dany kształt da się zwymiarować bez siatki (nawet jeśli z siatką byłoby łatwiej), to nie spełnia warunku pytania.
