Połączenie przemiennik częstotliwości–silnik 3‑fazowy różni się od klasycznego zasilania silnika z sieci. Wyjście falownika generuje przebiegi impulsowe, które mogą powodować zwiększoną emisję zakłóceń oraz prądy upływu i zakłócające. Dlatego w praktyce stosuje się przewody przeznaczone do napędów z falownikiem.
Typowe cechy przewodu właściwego do tego zastosowania (zależnie od wymagań producenta i instalacji) obejmują m.in.:
- ekranowanie (ograniczenie emisji i podatności na zakłócenia),
- właściwy układ żył dla 3 faz oraz PE (poprawne połączenia ochronne),
- konstrukcję ułatwiającą poprawne zakończenie ekranu i jego uziemienie,
- parametry izolacji i budowy adekwatne do warunków pracy w układach napędowych.

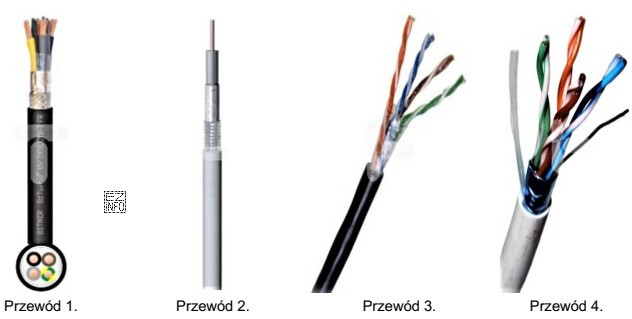

Odpowiedź "Przewód 1." jest poprawna, bo w zestawie odpowiedzi odpowiada przewodowi spełniającemu wymagania dla połączenia falownik–silnik (w szczególności w kontekście EMC i prowadzenia przewodu ochronnego).
Pozostałe odpowiedzi są błędne, ponieważ odnoszą się do przewodów, które w takim połączeniu zwykle nie zapewniają wymaganych właściwości (np. są nieekranowane, mają niewłaściwy układ żył lub są przeznaczone do innego typu obwodów, jak sterowanie/sygnały). To prowadzi do ryzyka większych zakłóceń, problemów z kompatybilnością elektromagnetyczną oraz gorszej niezawodności pracy układu.
Wskazówka egzaminacyjna: najpierw rozpoznaj, czy przewód jest "silnikowy do falownika" (ekran/PE), a dopiero potem porównuj przekrój i inne szczegóły wykonania.
