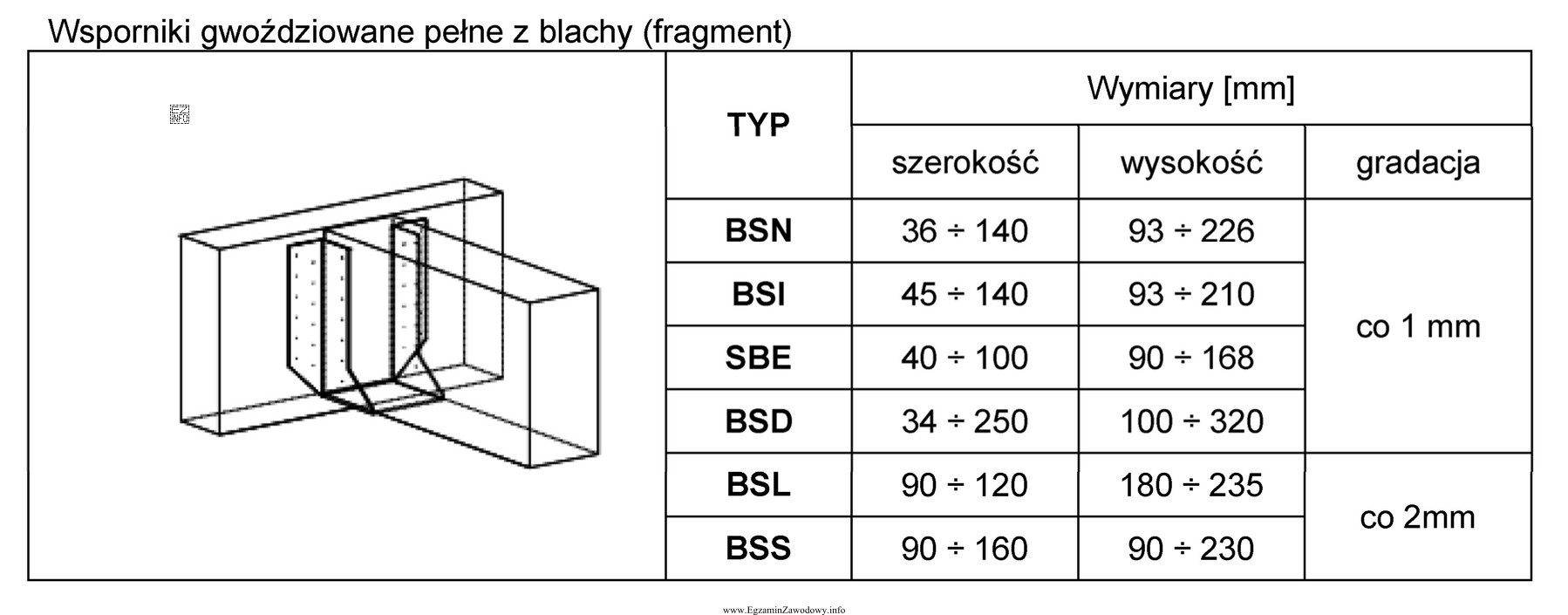

Dobór typu wspornika należy wykonać przez porównanie wymiarów belki (szerokość 150 mm i wysokość 250 mm) z zakresami podanymi w tabeli dla poszczególnych typów wsporników.
Odpowiedź "Wspornik typu BSD." jest poprawna, ponieważ zakres wymiarów dla typu BSD obejmuje zarówno szerokość 150 mm, jak i wysokość 250 mm. Oznacza to, że ten typ wspornika jest przewidziany do pracy z belkami o takim przekroju i nie wymaga "dopasowywania na siłę" przez dobór zbyt małego elementu.
Dlaczego pozostałe odpowiedzi są błędne w kontekście podanych wymiarów belki?
- "Wspornik typu BSN." – ma ograniczony zakres wymiarów; w typowym doborze z tabeli jego maksymalne wartości nie obejmują jednocześnie szerokości 150 mm i wysokości 250 mm, więc nie jest przeznaczony do takiej belki.
- "Wspornik typu BSL." – jest przeznaczony dla węższych i/lub niższych przekrojów; wysokość w tabeli nie dochodzi do 250 mm, więc odpada mimo że część zakresu szerokości może wydawać się zbliżona.
- "Wspornik typu BSS." – ma zakres wysokości niższy niż wymagane 250 mm, dlatego nie zapewnia prawidłowego dopasowania do belki o wysokości 250 mm.
W praktyce egzaminacyjnej kluczowe jest, aby zawsze sprawdzić oba wymiary (szerokość i wysokość). Częsty błąd to dopasowanie tylko szerokości, a pominięcie wysokości. Drugi częsty błąd to odczytanie wartości z niewłaściwej kolumny (zamiana szerokości z wysokością). Poprawny dobór wymaga spełnienia jednocześnie wszystkich warunków z tabeli.
