KWALIFIKACJA ELE2 - STYCZEŃ 2025

PYTANIE NR 35.

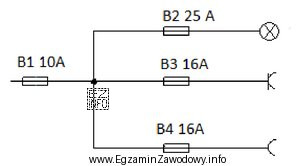

Dokonując oględzin powykonawczych zabezpieczeń w instalacji elektrycznej przedstawionej na schemacie można stwierdzić, że zamieniono miejscami bezpieczniki
Ilustracja przedstawia schemat elektryczny, który jest częścią egzaminu zawodowego dla elektryków, kwalifikacja ELE2.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podczas oględzin powykonawczych porównuje się stan faktyczny z dokumentacją (schematem) i sprawdza, czy zabezpieczenia są w tych samych torach/obwodach, które przewidziano w projekcie.
Na analizowanym schemacie niezgodność wskazuje na zamianę miejscami elementów oznaczonych "B1 i B2".

Pełne wyjaśnienie:

Oględziny powykonawcze zabezpieczeń polegają na weryfikacji, czy instalację wykonano zgodnie ze schematem oraz czy aparaty zabezpieczające znajdują się w przypisanych im obwodach. W praktyce elektryk porównuje oznaczenia, tor zasilania, przypisanie do odbiorników/sekcji rozdzielnicy oraz ciągłość połączeń z dokumentacją.

Odpowiedź "B1 i B2" jest poprawna, ponieważ ze schematu wynika, że te dwa bezpieczniki są przypisane do konkretnych obwodów w określonej kolejności, natomiast w wykonaniu powykonawczym zostały osadzone odwrotnie (zostały zamienione miejscami). Taki błąd jest typowy: fizycznie aparaty wyglądają podobnie, ale pełnią inną rolę w układzie i powinny chronić inne tory/odbiorniki.

Pozostałe odpowiedzi są błędne, bo wskazują pary elementów, dla których (zgodnie z przedstawionym schematem) nie ma przesłanki zamiany: ich przypisanie do torów/obwodów pozostaje spójne z dokumentacją, albo zamiana nie tłumaczy obserwowanej niezgodności. Częsty błąd uczniów polega na sugerowaniu się samą numeracją (np. "B2" pojawia się w wielu propozycjach) zamiast analizą połączeń i funkcji danego zabezpieczenia w danym obwodzie.

Wskazówka egzaminacyjna: najpierw ustal, jaki obwód chroni dany bezpiecznik (zasilanie → zabezpieczenie → odbiornik), a dopiero potem porównuj oznaczenia i położenie w rozdzielnicy. To ogranicza ryzyko wyboru odpowiedzi "na skróty".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej są to oznaczenia identyfikacyjne aparatów zabezpieczających (np. bezpieczników lub wyłączników nadprądowych) w dokumentacji. Dzięki nim można jednoznacznie porównać schemat z wykonaniem w rozdzielnicy i wychwycić błędy, takie jak zamiana miejscami elementów.
Porównaj wykonanie z dokumentacją: sprawdź oznaczenia aparatów, przypisanie do obwodów (tor zasilania → zabezpieczenie → odbiornik) oraz zgodność kolejności/położenia. Oględziny to etap "wzrokowy", ale powinny być systematyczne i odnosić się do schematu.
Bo każdy bezpiecznik powinien chronić konkretny obwód. Zamiana może spowodować niewłaściwą ochronę przewodów lub odbiorników (zbyt "mocne" lub "za słabe" zabezpieczenie dla danego toru), a także utrudnić eksploatację i diagnostykę awarii.
Śledź tor prądowy na schemacie: od źródła/zasilania przez symbol zabezpieczenia do konkretnego odbiornika lub gałęzi instalacji. Zwracaj uwagę na oznaczenia, opisy obwodów oraz miejsca rozgałęzień. To pozwala przypisać bezpiecznik do właściwego obwodu.
W typowym zadaniu "oględzinowym" wystarcza analiza schematu i porównanie z rozmieszczeniem/oznaczeniami w wykonaniu. Pomiary mogą być potrzebne w praktyce (np. przy wątpliwościach co do toru), ale samo pytanie egzaminacyjne zwykle bada umiejętność czytania schematów.
Najczęściej to: sugerowanie się numeracją zamiast połączeniami, pomijanie kierunku zasilania, mylenie symboli aparatów oraz "zgadywanie" na podstawie podobieństwa odpowiedzi. Pomaga metoda: najpierw przypisz obwód do elementu, dopiero potem wybierz parę do zamiany.
Może prowadzić do nieprawidłowego wyłączania przy przeciążeniu/zwarciu, częstych zadziałań, braku selektywności lub ryzyka uszkodzenia przewodów i urządzeń. Dodatkowo serwisant traci pewność, co rzeczywiście wyłącza dany aparat, co utrudnia bezpieczną pracę.
Wykonuje się je po zakończeniu montażu, przed przekazaniem instalacji do użytkowania lub po modernizacji. Celem jest potwierdzenie zgodności z dokumentacją i wczesne wykrycie błędów montażowych. Oględziny są jednym z elementów kompletnego sprawdzenia instalacji.
Najczęściej schematy ideowe i/lub montażowe, opisy obwodów, wykazy aparatów, a w praktyce także oznaczenia na rozdzielnicy i przewodach. Kluczowe jest, aby oznaczenia w wykonaniu odpowiadały oznaczeniom w dokumentacji – wtedy łatwo wykryć zamiany elementów.
Ćwicz śledzenie torów prądowych na schematach, rozpoznawanie symboli aparatów i logiczne przypisywanie elementów do obwodów. Ucz się pracy "krok po kroku": zasilanie → zabezpieczenie → odbiornik. To podejście działa w większości zadań o rozdzielnicach.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • PN-HD 60364-6:2016 (lub nowsze wydanie) Instalacje elektryczne niskiego napięcia – Część 6: Sprawdzanie
  • PN-HD 60364-4-43:2011 (lub nowsze wydanie) Instalacje elektryczne niskiego napięcia – Ochrona dla zapewnienia bezpieczeństwa – Ochrona przed prądem przetężeniowym
  • PN-EN 60269 (seria) Bezpieczniki topikowe niskonapięciowe – wymagania ogólne i badania

Materiały:

  • materiały dydaktyczne do czytania schematów instalacji niskiego napięcia
  • instrukcje producentów rozdzielnic i aparatów zabezpieczających (oznaczenia, tory prądowe)
  • normy dotyczące sprawdzania instalacji oraz ochrony przed przetężeniami (do nauki ogólnej zasad)
