KWALIFIKACJA ELE2 - CZERWIEC 2024 (test 2)



PYTANIE NR 35.

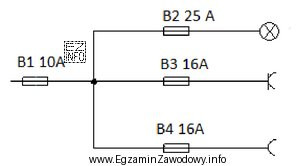

Dokonując oględzin powykonawczych zabezpieczeń w instalacji elektrycznej przedstawionej na schemacie można stwierdzić, że zamieniono miejscami bezpieczniki
Ilustracja przedstawia schemat elektryczny, który jest częścią pytania egzaminacyjnego związanego z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "B1 z B2".
Na schemacie B1 (10A) jest zabezpieczeniem przed rozgałęzieniem, a gałąź oświetlenia ma B2 (25A), co łamie zasadę hierarchii (główne powinno mieć większy prąd niż obwodowe) i dodatkowo zawyża zabezpieczenie oświetlenia. Zamiana usuwa oba problemy.

Pełne wyjaśnienie:

W poprawnie dobranej instalacji zabezpieczenie znajdujące się przed rozgałęzieniem (zabezpieczenie "główne" dla kilku obwodów) powinno mieć prąd znamionowy większy niż zabezpieczenia poszczególnych obwodów odbiorczych. Taka hierarchia wspiera selektywność/koordynację: przy przeciążeniu lub zwarciu w jednym obwodzie ma zadziałać zabezpieczenie najbliżej miejsca uszkodzenia, a nie aparat "wyżej" w układzie.

Na przedstawionym schemacie B1 ma 10A i znajduje się na zasilaniu przed punktem rozgałęzienia. Za nim są trzy obwody: oświetlenie z B2=25A oraz dwa obwody gniazd z B3=16A i B4=16A. Taki układ jest nielogiczny z dwóch powodów:

  • Brak właściwej hierarchii: zabezpieczenie "główne" B1 (10A) jest mniejsze niż zabezpieczenia obwodowe (16A i 25A). W praktyce oznacza to, że przy przeciążeniu któregoś obwodu może zadziałać B1 i odłączyć zasilanie wszystkich gałęzi, zamiast wyłączyć tylko uszkodzony obwód.
  • Zawyżone zabezpieczenie oświetlenia: obwód oświetleniowy typowo zabezpiecza się wartościami rzędu 6–10A, a 25A jest wartością wyraźnie za dużą dla takiego przeznaczenia (ryzyko niedostatecznej ochrony przewodów/odbiorników w tym obwodzie).

Zamiana "B1 z B2" rozwiązuje oba problemy jednocześnie: po zamianie zabezpieczenie przed rozgałęzieniem ma 25A (jest większe od 16A na gniazdach), a obwód oświetlenia otrzymuje 10A, czyli wartość typową i bardziej adekwatną. Pozostałe propozycje zamiany nie usuwają kluczowej sprzeczności (10A na zasilaniu przed rozgałęzieniem) albo pozostawiają oświetlenie zbyt wysoko zabezpieczone.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest selektywność zabezpieczeń nadprądowych w instalacji?
Selektywność (koordynacja) oznacza takie dobranie zabezpieczeń, aby przy zwarciu/przeciążeniu zadziałało tylko to najbliżej miejsca uszkodzenia, a nie aparat "wyżej" w układzie. Dzięki temu awaria jednego obwodu nie wyłącza pozostałych gałęzi instalacji.
Dlaczego zabezpieczenie przed rozgałęzieniem powinno mieć większy prąd niż obwodowe?
Gdy aparat przed rozgałęzieniem ma mniejszy prąd znamionowy niż zabezpieczenia gałęzi, to on może wyłączać jako pierwszy. Skutkiem jest brak selektywności i odłączenie kilku obwodów naraz. Większa wartość "głównego" ułatwia, by zadziałał aparat w danym obwodzie.
Jak rozpoznać na schemacie, które zabezpieczenie jest główne, a które obwodowe?
Zabezpieczenie główne jest umieszczone na zasilaniu przed punktem rozgałęzienia (wspólnym węzłem). Zabezpieczenia obwodowe znajdują się już na poszczególnych gałęziach prowadzących do odbiorników (np. lampy, gniazd).
Jakie wartości zabezpieczeń są typowe dla obwodu oświetleniowego i gniazd?
W praktyce instalacyjnej często spotyka się obwody oświetleniowe zabezpieczone 6–10A, a obwody gniazd wtyczkowych 16A (zależnie od projektu i przekrojów przewodów). Kluczowe jest dopasowanie zabezpieczenia do przewodów i przeznaczenia obwodu.
Dlaczego 25A na obwodzie oświetlenia jest uznawane za zawyżone?
Obciążenie oświetlenia bywa znacznie mniejsze niż 25A, a przewody w takim obwodzie są zwykle dobierane do mniejszych prądów. Zbyt duże zabezpieczenie może zadziałać za późno w sytuacji przeciążenia przewodów/połączeń, co osłabia funkcję ochronną instalacji.
Co w praktyce oznacza, że bezpieczniki są zamienione miejscami?
Najczęściej chodzi o błąd montażowy w rozdzielnicy: aparat o danym prądzie znamionowym trafił do niewłaściwego pola/obwodu albo został błędnie opisany. Skutkiem może być niewłaściwa ochrona przewodów lub brak selektywności i niepotrzebne wyłączanie zasilania.
Jak sprawdzić podczas oględzin powykonawczych, czy dobór zabezpieczeń jest logiczny?
Weryfikuje się: (1) czy aparat przed rozgałęzieniem ma większą wartość niż obwodowe, (2) czy prądy znamionowe pasują do rodzaju obwodu (oświetlenie vs gniazda), (3) czy opisy obwodów i oznaczenia aparatów zgadzają się ze schematem i rzeczywistym podłączeniem.
Czy brak selektywności zawsze oznacza błąd w instalacji?
Nie zawsze, bo selektywność zależy też od charakterystyk aparatów i warunków zwarciowych, ale w typowych rozdzielnicach dąży się do tego, by awaria jednego obwodu nie wyłączała całego zasilania. Gdy "główne" ma mniejszy prąd niż gałęzie, to jest to silny sygnał nieprawidłowości.
Jakie są najczęstsze pomyłki uczniów w zadaniach o doborze bezpieczników na schemacie?
Często myli się zabezpieczenie przed rozgałęzieniem z obwodowym, nie zauważa się, że jedna gałąź dotyczy oświetlenia, oraz zakłada się, że większy prąd znamionowy jest "bezpieczniejszy". Błędem jest też czytanie tylko jednej wartości (np. 25A) bez analizy całego układu.
Jak przygotować się do zadań egzaminacyjnych z analizy schematów zabezpieczeń?
Ćwicz rozpoznawanie: gdzie jest zasilanie, gdzie rozgałęzienie i jakie są odbiorniki. Zapamiętaj typowe rzędy wielkości zabezpieczeń dla oświetlenia i gniazd oraz zasadę hierarchii (zabezpieczenie "wyżej" zwykle ma większą wartość). Rób krótką checklistę przed wyborem odpowiedzi.
info

Około 33% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Źródła:

  • PN-EN 60947-1: Aparatura rozdzielcza i sterownicza niskonapięciowa – Część 1: Postanowienia ogólne (definicje i zasady koordynacji/selektwyności w ujęciu ogólnym)
  • PN-IEC 60364: Instalacje elektryczne w obiektach budowlanych (zasady doboru i stosowania zabezpieczeń w instalacjach niskiego napięcia – ujęcie ogólne serii)

Materiały:

  • Podręczniki i skrypty z podstaw instalacji elektrycznych: dobór zabezpieczeń nadprądowych
  • Materiały szkoleniowe producentów wyłączników nadprądowych (MCB): selektywność i koordynacja
  • Normy dotyczące aparatury łączeniowej i instalacji niskiego napięcia (lektura definicji i zasad ogólnych)
