KWALIFIKACJA BUD19 - PAŹDZIERNIK 2016 (test 2)



PYTANIE NR 15.
Dokument znajdujący się na załączonym rysunku to fragment

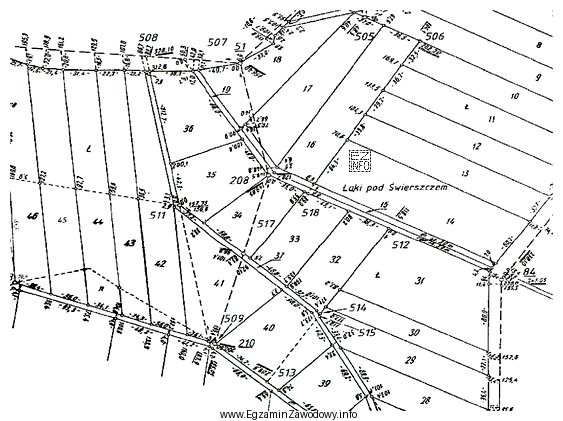

Ilustracja przedstawia fragment zarysu pomiarowego, co jest zgodne z odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zarys pomiarowy to roboczy dokument z prac terenowych: pokazuje elementy pomierzone, opisy i zależności potrzebne do opracowania wyniku. Nie jest mapą zasadniczą (urzędową bazą treści), nie jest szkicem osnowy (dotyczy punktów osnowy), ani projektem scalenia (opracowanie planistyczne).

Pełne wyjaśnienie:

Zarys pomiarowy jest typowym dokumentem roboczym powstającym w toku pomiaru terenowego. Jego celem jest utrwalenie przebiegu i wyników pomiaru w formie umożliwiającej późniejsze opracowanie kameralne: zawiera zarys sytuacji, opisy punktów/obiektów, często powiązania pomiarowe i adnotacje wykonawcy.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Mapa zasadnicza to mapa referencyjna o charakterze urzędowym/systemowym, prezentująca uporządkowaną treść o terenie. Zasadniczo nie jest "roboczym szkicem z pomiaru", tylko opracowaniem kartograficznym prowadzonym w określonej strukturze i symbolice.
  • Szkic osnowy dotyczy osnowy geodezyjnej: pokazuje rozmieszczenie i identyfikację punktów osnowy, powiązania między nimi i informacje potrzebne do ich odszukania/odtworzenia. Jeśli dokument odnosi się do szczegółów sytuacyjnych i opisu pomiaru, a nie do sieci punktów osnowy, nie będzie szkicem osnowy.
  • Projekt scalenia gruntów jest opracowaniem związanym z procesem scaleniowym (zmiana układu działek, projektowane granice i rozwiązania). Ma charakter projektowy i planistyczny, a nie zapisu bieżącego pomiaru.

Wskazówka egzaminacyjna: w zadaniach rozpoznawczych szukaj elementów "roboczych" (adnotacje, uproszczony rysunek, zapisy wykonawcy). Dokument urzędowy/projektowy zwykle ma bardziej sformalizowaną treść i układ.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zarys pomiarowy w geodezji?
Zarys pomiarowy to roboczy dokument z prac terenowych, na którym geodeta zapisuje przebieg pomiaru i informacje potrzebne do opracowania wyników. Zawiera szkic sytuacji, opisy obiektów/punktów i adnotacje ułatwiające późniejsze obliczenia oraz sporządzenie opracowania.
Jak odróżnić zarys pomiarowy od mapy zasadniczej?
Mapa zasadnicza jest opracowaniem referencyjnym o sformalizowanej treści i symbolice, a zarys pomiarowy ma charakter roboczy. W zarysie częste są odręczne dopiski, uproszczenia i notatki "z terenu", których zwykle nie ma na mapie zasadniczej.
Dlaczego szkic osnowy to nie to samo co zarys pomiarowy?
Szkic osnowy koncentruje się na punktach osnowy geodezyjnej (rozmieszczenie, identyfikacja, powiązania, dane pomocnicze do odszukania). Zarys pomiarowy dotyczy głównie pomiaru szczegółów sytuacyjnych i zapisu czynności pomiarowych, a nie prezentacji sieci osnowy.
Co najczęściej znajduje się na zarysie pomiarowym?
Najczęściej są tam: szkic sytuacji w terenie, oznaczenia i opisy punktów, adnotacje wykonawcy, zależności pomiarowe, czasem numery pomiarów/stanowisk oraz informacje ułatwiające identyfikację obiektów. To materiał do opracowania kameralnego i kompletowania operatu.
Kiedy w praktyce tworzy się zarys pomiarowy?
Zarys pomiarowy tworzy się podczas prac terenowych, gdy trzeba udokumentować pomiar i zachować kontekst, którego nie widać w samych danych liczbowych. Jest szczególnie przydatny przy pomiarach sytuacyjnych, inwentaryzacjach oraz wszędzie tam, gdzie później trzeba odtworzyć logikę pomiaru.
Jakie błędy są typowe przy rozpoznawaniu dokumentów geodezyjnych na egzaminie?
Typowe błędy to wybór "mapy zasadniczej" tylko dlatego, że dokument wygląda jak mapa, oraz mylenie szkiców: osnowy z dokumentami pomiarów szczegółów. Pomaga analiza: czy dominują punkty osnowy i ich identyfikacja, czy raczej szkic sytuacji i notatki z pomiaru.
Czy projekt scalenia gruntów może wyglądać jak szkic z pomiaru?
Zwykle nie. Projekt scalenia ma charakter planistyczny: pokazuje projektowane granice i rozwiązania dotyczące działek. Dokument roboczy z pomiaru (zarys) częściej zawiera notatki i uproszczone zapisy terenowe. Na egzaminie szukaj, czy dokument opisuje "stan zmierzony", czy "stan projektowany".
Jakie cechy graficzne mogą sugerować zarys pomiarowy?
Często są to: uproszczony rysunek sytuacji, liczne opisy i dopiski, brak pełnej symboliki kartograficznej typowej dla map, oraz układ podporządkowany przebiegowi pomiaru. Kluczowe jest, że to zapis roboczy wspierający opracowanie, a nie końcowy produkt mapowy.
Jak przygotować się do pytań o szkice i zarysy w BUD.19?
Najskuteczniejsze jest ćwiczenie na przykładach: porównuj zarysy pomiarowe, szkice osnowy i fragmenty map. Zrób listę cech rozpoznawczych (co jest "obiektem głównym" dokumentu) i trenuj szybkie wskazywanie, czy dokument jest roboczy, osnowowy czy projektowy.
Jak sprawdzić, czy na rysunku jest szkic osnowy?
Sprawdź, czy treść skupia się na punktach osnowy: oznaczenia punktów, ich rozmieszczenie, powiązania, ewentualne opisy dojścia/odszukania. Jeśli dominują szczegóły sytuacyjne (krawędzie, ogrodzenia, budynki) i notatki z pomiaru, bardziej pasuje zarys pomiarowy niż szkic osnowy.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Zarys pomiarowy to roboczy dokument z prac terenowych: pokazuje elementy pomierzone, opisy i zależności potrzebne do opracowania wyniku."
