KWALIFIKACJA BUD11 - STYCZEŃ 2016



PYTANIE NR 22.

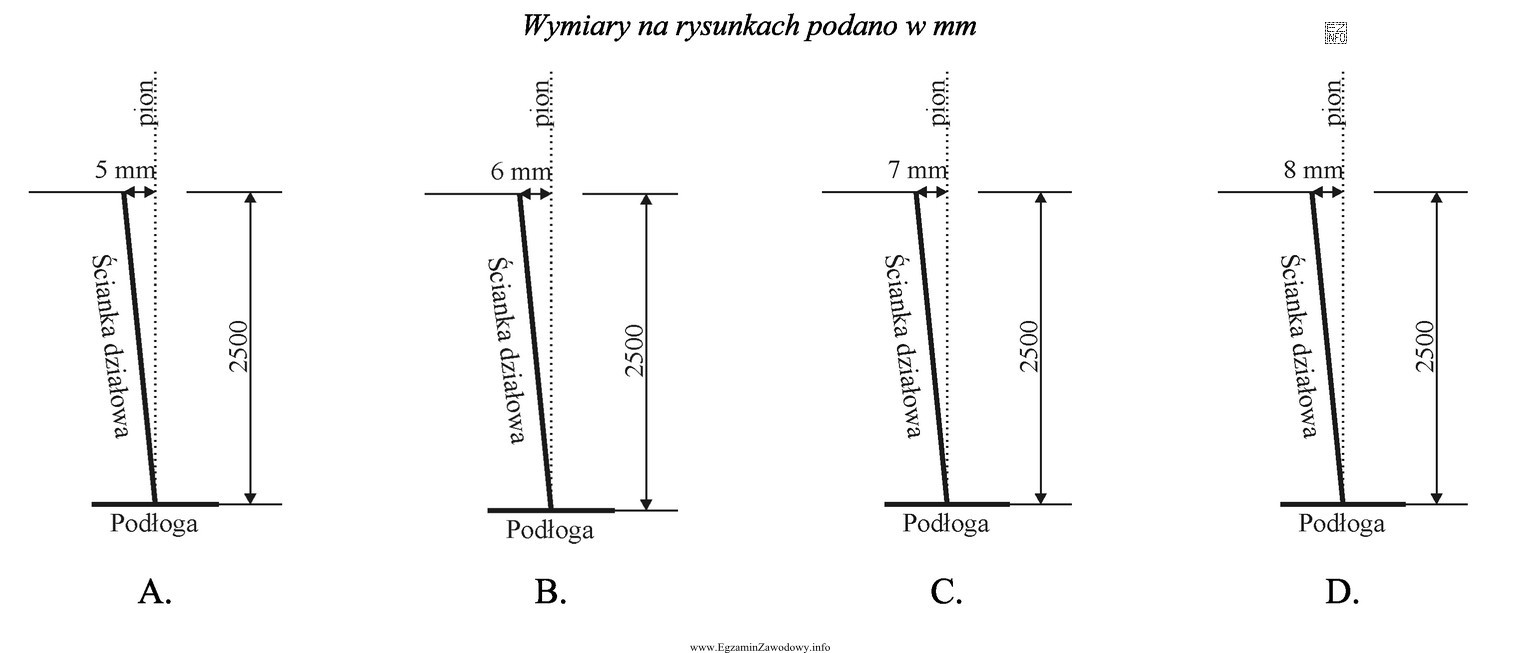

Dopuszczalne odchylenie ścianki działowej od pionu wynosi 2 mm/m. Na którym rysunku przedstawiono konstrukcję ścianki wykonaną zgodnie z warunkami technicznymi?
Ilustracja przedstawia cztery schematy konstrukcji ścianek działowych, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dopuszczalne odchylenie wynosi 2 mm na każdy 1 m wysokości.
Aby wskazać poprawny rysunek, należy obliczyć maksymalną odchyłkę dla wysokości pokazanej na rysunku (proporcjonalnie) i porównać ją z odchyleniem ścianki. Rysunek A przedstawia wykonanie mieszczące się w granicy 2 mm/m.

Pełne wyjaśnienie:

W zadaniu podano wymaganie: dopuszczalne odchylenie ścianki działowej od pionu wynosi 2 mm/m. Oznacza to tolerancję zależną od wysokości elementu: na każdym metrze wysokości ściany (lub kontrolowanego odcinka) można "zużyć" maksymalnie 2 mm odchyłki od pionu.

Jak rozwiązać zadanie krok po kroku:

  1. Odczytaj z rysunku wysokość kontrolowanego odcinka ścianki (np. 1 m, 2 m, 2,5 m – zgodnie z tym, co przedstawia rysunek).
  2. Oblicz dopuszczalne odchylenie: dopuszczalne [mm] = 2 mm/m × wysokość [m].
  3. Odczytaj z rysunku rzeczywiste odchylenie od pionu (z wymiarów lub z geometrii przedstawionej na szkicu).
  4. Porównaj: jeśli rzeczywiste odchylenie jest mniejsze lub równe dopuszczalnemu, wykonanie spełnia warunek techniczny.

Dlaczego poprawna jest odpowiedź A: rysunek A przedstawia ściankę, której odchylenie od pionu po przeliczeniu/odczycie nie przekracza limitu wynikającego z 2 mm na 1 m wysokości.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • B – odchylenie od pionu jest większe niż dopuszczalne po uwzględnieniu wysokości, co oznacza przekroczenie tolerancji.
  • C – przedstawia przekroczenie tolerancji (często wynika to z mylenia stałej wartości 2 mm z wymaganiem 2 mm/m lub z błędnego przeliczenia).
  • D – również nie spełnia kryterium 2 mm/m (odchyłka na jednostkę wysokości jest zbyt duża).

Wskazówka egzaminacyjna: zawsze sprowadzaj warunek do jednej skali (mm/m). Najczęstszy błąd to porównywanie "gołych" milimetrów z warunkiem w mm/m bez przeliczenia na wysokość z rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza tolerancja 2 mm/m dla odchylenia od pionu?
Oznacza, że na każdy 1 metr wysokości ścianki dopuszcza się maksymalnie 2 mm odchylenia od idealnego pionu. Dla większej wysokości limit rośnie proporcjonalnie (np. dla 2 m to 4 mm), a dla mniejszej maleje.
Jak obliczyć dopuszczalne odchylenie dla ścianki o wysokości 2,5 m?
Stosujesz proporcję: 2 mm/m × 2,5 m = 5 mm. To jest maksymalna dopuszczalna odchyłka od pionu dla całej wysokości 2,5 m, którą potem porównujesz z odchyleniem odczytanym z rysunku lub pomiaru.
Dlaczego w zadaniach podaje się mm/m zamiast jednej wartości w mm?
Bo dopuszczalna odchyłka zależy od wielkości elementu. Ta sama ściana o wysokości 1 m i 3 m nie może mieć tego samego limitu w mm. Zapis mm/m pozwala łatwo przeliczyć tolerancję na dowolną wysokość przez mnożenie.
Jakie błędy najczęściej robi się przy tolerancji 2 mm/m?
Najczęściej: (1) porównywanie 2 mm/m z odchyłką w mm bez przeliczenia wysokości, (2) pomylenie metrów z centymetrami, (3) zaokrąglanie "na oko" z rysunku, (4) nieuwzględnienie, że warunek jest spełniony także przy wartości równej granicy.
Czy równość odchylenia z limitem też jest dopuszczalna?
Tak. W tolerancjach wykonania przyjmuje się warunek: rzeczywista odchyłka ≤ dopuszczalna odchyłka. Jeśli odchylenie jest dokładnie równe wartości granicznej wynikającej z 2 mm/m, uznaje się, że mieści się w tolerancji.
Jak w praktyce sprawdza się odchylenie ścianki od pionu na budowie?
W praktyce stosuje się m.in. pion murarski, poziomicę z libellą pionu, łaty z poziomicą, a także urządzenia laserowe. Następnie mierzy się odchyłkę na określonej wysokości i porównuje z limitem wynikającym z tolerancji mm/m.
Jak odczytać odchylenie od pionu z rysunku w zadaniu egzaminacyjnym?
Zwykle rysunek pokazuje wysokość ścianki i przesunięcie górnej krawędzi względem dolnej (lub osi). Odczytujesz te wartości z wymiarów i liczysz "odchyłkę na metr": dzielisz odchylenie w mm przez wysokość w m, a wynik porównujesz z 2 mm/m.
Czy tolerancja 2 mm/m dotyczy całej ściany czy tylko fragmentu?
W zadaniach szkolnych najczęściej odnosi się do kontrolowanego odcinka o podanej wysokości. Dlatego kluczowe jest, aby brać dokładnie tę wysokość, którą pokazuje rysunek/rysunki. W praktyce kontrolę wykonuje się w kilku miejscach i na różnych wysokościach.
Jak przygotować się do zadań o odchyłkach i tolerancjach na egzaminie BUD.1?
Ćwicz trzy rzeczy: (1) przeliczanie mm/m na dopuszczalne mm dla danej wysokości, (2) odczyt wymiarów z rysunków, (3) szybkie porównywanie wartości granicznych. Pomaga robienie krótkich notatek: "limit = 2 × wysokość [m]".
Jakie pojęcia są powiązane z odchyleniem od pionu w robotach budowlanych?
Najczęściej pojawiają się: pion, poziom, prostoliniowość, płaskość, prostopadłość oraz tolerancje wykonania. Na egzaminie mogą być sprawdzane zarówno definicje, jak i proste obliczenia na podstawie rysunku.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Rysunek A przedstawia wykonanie mieszczące się w granicy 2 mm/m."
