KWALIFIKACJA OGR3 - PAŹDZIERNIK 2013



PYTANIE NR 27.
Drzewo liściaste, przeznaczone do przesadzenia, oznacza się symbolem graficznym przedstawionym na rysunku

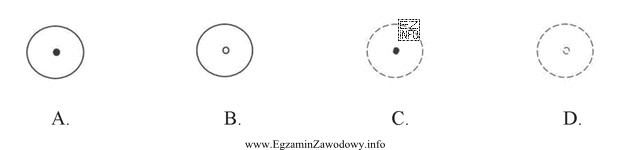

Na ilustracji przedstawiono cztery symbole graficzne (oznaczenia) ułożone w rzędzie, podpisane literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Drzewo liściaste rozpoznaje się po małym pustym kółku w środku symbolu, a do przesadzenia po linii przerywanej obrysu korony. Poprawny jest więc znak: okrąg linią przerywaną z pustym kółkiem w centrum, zgodny z zasadami oznaczeń z norm PN.

Pełne wyjaśnienie:

Na planach zagospodarowania terenu (PZT) i inwentaryzacjach zieleni drzewa oznacza się symbolami, które mają dwie kluczowe informacje zakodowane graficznie: rodzaj drzewa oraz jego status (np. istniejące, do przesadzenia).

1) Jak rozpoznać drzewo liściaste vs iglaste?
O tym decyduje element centralny symbolu (w środku okręgu):

  • małe puste kółko oznacza drzewo liściaste,
  • czarna pełna kropka oznacza drzewo iglaste.

2) Jak rozpoznać drzewo przeznaczone do przesadzenia?
O statusie informuje przede wszystkim rodzaj linii obrysu korony (okręgu):

  • linia ciągła – najczęściej drzewo istniejące (zachowane),
  • linia przerywana – drzewo przewidziane do zmiany stanu, w tym do przesadzenia (w praktyce projektowej to czytelny sygnał dla wykonawcy).

Dlaczego poprawna jest odpowiedź "Okrąg narysowany linią przerywaną, w środku małe puste kółko"?
Łączy ona oba wymagane warunki z treści pytania:

  • "liściaste" – bo w środku jest puste kółko,
  • "przeznaczone do przesadzenia" – bo obrys jest linią przerywaną.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Okrąg narysowany linią ciągłą, w środku czarna pełna kropka" – opisuje drzewo iglaste i dodatkowo bez informacji "do przesadzenia" (linia ciągła).
  • "Okrąg narysowany linią ciągłą, w środku małe puste kółko" – to drzewo liściaste, ale istniejące/zachowane (linia ciągła), a nie przeznaczone do przesadzenia.
  • "Okrąg narysowany linią przerywaną, w środku czarna pełna kropka" – ma właściwy status "do przesadzenia" (linia przerywana), ale dotyczy drzewa iglastego (czarna kropka), więc nie spełnia warunku "liściaste".

Wskazówka egzaminacyjna: zawsze czytaj treść jak listę warunków. Tutaj są dwa: "liściaste" i "do przesadzenia". Najpierw wybierz symbole z linią przerywaną, a potem spośród nich ten z pustym kółkiem w środku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza puste kółko w środku symbolu drzewa na PZT?
Puste (niezamknięte kolorem) kółko w centrum symbolu oznacza drzewo liściaste. Element centralny jest "kodem" rodzaju drzewa, dlatego trzeba go analizować niezależnie od typu linii obrysu korony.
Co oznacza czarna kropka w środku symbolu drzewa na projekcie?
Czarna, pełna kropka w środku symbolu oznacza drzewo iglaste. To częsta pułapka na egzaminie: kropka nie oznacza "liściastego", tylko właśnie iglaste.
Jak rozpoznać na rysunku drzewo przeznaczone do przesadzenia?
Najważniejsza jest linia przerywana obrysu korony (okręgu). W zadaniach egzaminacyjnych zwykle łączy się ją z elementem centralnym (kółko/kropka), aby jednocześnie określić status i rodzaj drzewa.
Dlaczego linia ciągła nie pasuje do drzewa do przesadzenia?
Linia ciągła obrysu korony jest typowo kojarzona z drzewem istniejącym/zachowanym, czyli bez zmiany statusu. Dla przesadzenia stosuje się oznaczenie odróżniające od stanu istniejącego, aby wykonawca nie pomylił decyzji projektowej.
Jakie dwa elementy składają się na symbol drzewa na planie zagospodarowania?
Symbol drzewa zwykle ma obrys korony (okrąg, którego linia bywa ciągła lub przerywana) oraz element centralny (kółko albo kropka). Razem pozwalają zakodować cechę gatunkową i status drzewa.
Czy symbol drzewa do przesadzenia musi mieć dodatkowy numer?
W praktyce projektowej drzewa oznacza się także numeracją porządkową, aby można je było jednoznacznie powiązać z tabelą/wykazem (np. gatunek, obwód pnia, decyzja: przesadzić). Na egzaminie bywa to wskazywane w opisie norm.
Jakie błędy najczęściej robi się przy oznaczaniu drzew liściastych i iglastych?
Najczęstszy błąd to zamiana znaczeń elementu centralnego: studenci biorą kropkę za liściaste. Drugi błąd to patrzenie tylko na linię przerywaną/ciągłą i pomijanie środka symbolu, przez co wybór staje się losowy.
Kiedy w projekcie stosuje się oznaczenie drzewa do usunięcia?
Stosuje się je, gdy projekt przewiduje wycinkę ze względu na kolizję z inwestycją, stan fitosanitarny lub założenia kompozycyjne. Ważne: "do usunięcia" to inny status niż "do przesadzenia", więc symbol musi być wyraźnie różny.
Jak nauczyć się szybko rozpoznawać symbole drzew na egzaminie zawodowym?
Stosuj regułę 2 kroków: najpierw linia (ciągła czy przerywana – status), potem środek (kółko czy kropka – rodzaj drzewa). Warto robić fiszki z czterema kombinacjami i ćwiczyć na czas.
Jakie normy opisują oznaczenia graficzne drzew na rysunkach zagospodarowania?
W kontekście egzaminacyjnym wskazuje się Polskie Normy dotyczące rysunku budowlanego i oznaczeń na PZT, m.in. PN-B-01027:2002 oraz starszą PN-71/B-01035. To one porządkują znaczenie elementu centralnego i rodzaju linii.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Drzewo liściaste rozpoznaje się po małym pustym kółku w środku symbolu, a do przesadzenia po linii przerywanej obrysu korony."

Źródła:

  • PN-B-01027:2002, "Rysunek budowlany – Oznaczenia graficzne stosowane w projektach zagospodarowania działki lub terenu", PKN (tytuł normy przytoczony w treści zadania/kontekście).
  • PN-71/B-01035, "Oznaczenia graficzne stosowane w projektach zagospodarowania", PKN (norma przytoczona w treści zadania/kontekście).

Materiały:

  • PN-B-01027:2002 – część dotycząca oznaczeń zieleni na planach zagospodarowania
  • PN-71/B-01035 – zestawienie symboli drzew i statusów (istniejące/przesadzane/usuwane)
  • Podręczniki do inwentaryzacji zieleni i rysunku technicznego w architekturze krajobrazu
