KWALIFIKACJA INF2 - STYCZEŃ 2023

PYTANIE NR 3.
Element elektroniczny oznaczony na schemacie czerwonym kółkiem to

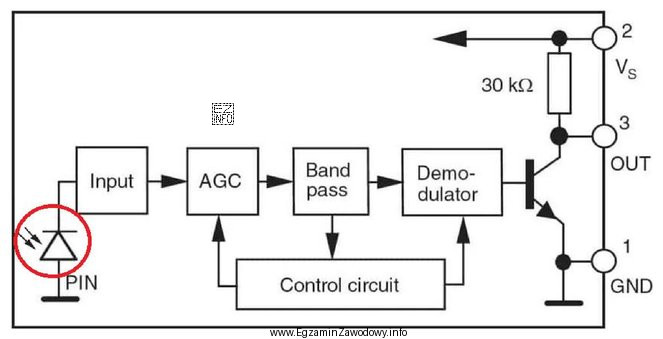

Ilustracja przedstawia schemat blokowy układu elektronicznego, który może być częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Fotodioda na schemacie jest odmianą diody, której symbol zwykle zawiera oznaczenie związane z działaniem światła (np. strzałki skierowane do złącza). Cewka i kondensator mają zupełnie inne symbole, a dioda prostownicza nie ma oznaczeń związanych z promieniowaniem.

Pełne wyjaśnienie:

Pytanie dotyczy rozpoznania elementu oznaczonego na schemacie. Odpowiedź "fotodioda" jest poprawna, ponieważ fotodioda to element półprzewodnikowy reagujący na światło, a jej symbol na schematach jest zwykle rysowany jako symbol diody z dodatkowymi oznaczeniami związanymi z promieniowaniem (najczęściej strzałkami pokazującymi padające światło).

Dlaczego pozostałe odpowiedzi są błędne?

  • "cewka" – cewka (indukcyjność) jest elementem biernym i na schemacie ma symbol zwojów/cewki lub prostokąta (w zależności od standardu rysowania). Nie przypomina symbolu diody i nie zawiera oznaczeń polaryzacji typowych dla diod.
  • "dioda prostownicza" – jest to "zwykła" dioda do prostowania, której symbol to sama dioda bez dodatkowych strzałek opisujących emisję lub detekcję światła. Jeżeli na rysunku widać elementy związane ze światłem, to wskazuje to na fotodiodę albo LED, a nie na diodę prostowniczą.
  • "kondensator elektrolityczny" – kondensator ma symbol dwóch okładek (dla elektrolitycznego często jedna okładka jest wygięta, a dodatkowo zaznacza się biegunowość). To inna rodzina elementów niż diody i na schemacie wygląda zupełnie inaczej.

Wskazówka egzaminacyjna: przy diodach zwracaj uwagę na dodatkowe strzałki. Strzałki "na zewnątrz" zwykle kojarzą się z emisją (np. LED), a strzałki "do środka" z detekcją (fotodioda). Niezależnie od wariantu graficznego, cewka i kondensator są łatwe do odróżnienia, bo nie są rysowane jako dioda.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Fotodioda to dioda półprzewodnikowa, która zamienia światło na sygnał elektryczny (prąd/napięcie). Stosuje się ją m.in. w czujnikach optycznych, barierach podczerwieni, odbiornikach pilotów, enkoderach oraz urządzeniach pomiarowych.
Najczęściej wygląda jak symbol diody z dodatkowymi strzałkami związanymi ze światłem. Strzałki skierowane do złącza sugerują odbiór światła (fotodioda), a nie emisję. Dokładny wariant zależy od przyjętej konwencji rysowania schematu.
Fotodioda jest projektowana do pracy jako czujnik światła i jej parametry (czułość, prąd ciemny, szybkość) są istotne optycznie. Dioda prostownicza służy głównie do przewodzenia w jednym kierunku i prostowania napięcia; zwykle nie ma oznaczeń "świetlnych" w symbolu.
Tak, oba symbole bazują na symbolu diody i różnią się kierunkiem strzałek. LED zwykle ma strzałki "na zewnątrz" (emisja), a fotodioda "do środka" (detekcja). W zadaniach egzaminacyjnych to częsty punkt mylenia odpowiedzi.
Cewka (indukcyjność) ma symbol zwojów lub prostokąta i nie przypomina symbolu diody. Nie ma też cech typowych dla elementów spolaryzowanych jak diody. Jeśli na schemacie widać "diodę", to odpowiedzi typu cewka/kondensator zwykle są dystraktorami.
Kondensator elektrolityczny często ma oznaczoną biegunowość (np. plus/minus) i/lub jedną okładkę narysowaną inaczej (np. wygiętą). Kondensator niespolaryzowany zwykle ma dwie identyczne okładki. To pomaga uniknąć pomyłek przy serwisie.
Fotodiody występują w czujnikach optycznych i układach komunikacji IR, w barierach optycznych, w enkoderach i czujnikach położenia. W sprzęcie IT mogą pojawiać się także w modułach pomiarowych i urządzeniach peryferyjnych wymagających detekcji światła.
Najczęstsze błędy to ignorowanie strzałek (światło) i wybieranie "dioda prostownicza" jako odpowiedzi ogólnej, oraz mylenie LED z fotodiodą. Warto zawsze sprawdzić: czy strzałki oznaczają emisję czy odbiór oraz czy element jest opisany jako czujnik/źródło.
Nie. Kolor to tylko znacznik w zadaniu, a w wydrukach bywa niewidoczny. Na egzaminie należy opierać się na kształcie symbolu i jego cechach (np. strzałki światła, biegunowość), a nie na kolorze lub "wyglądzie" elementu z fotografii.
Najlepiej uczyć się z tablic symboli i robić krótkie serie ćwiczeń: rozpoznaj element, podaj jego funkcję i typowe zastosowanie. Pomaga też porównywanie par podobnych symboli (LED vs fotodioda, kondensator spolaryzowany vs niespolaryzowany) oraz praca z prostymi schematami zasilaczy i czujników.
