Otulina w praktyce odlewniczej oznacza element lub warstwę materiału stosowaną w celu zmiany warunków cieplnych procesu (izolacja, ograniczenie strat ciepła, a w przypadku otulin egzotermicznych także dostarczenie ciepła). Dzięki temu można wpływać na przebieg krzepnięcia i zmniejszać ryzyko wybranych wad, a także poprawiać zasilanie ciekłym metalem w newralgicznych miejscach.

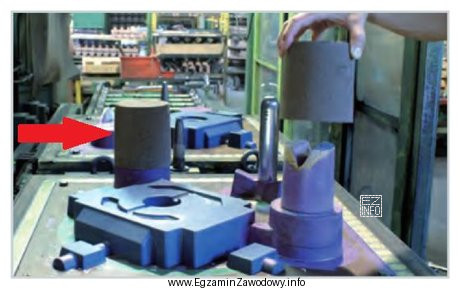

W zadaniu rozpoznajesz element wskazany strzałką na rysunku. Odpowiedź "otulina." jest poprawna, gdy wskazany obiekt odpowiada typowemu przedstawieniu osłony/warstwy izolacyjnej lub egzotermicznej (np. wokół fragmentu układu, nadlewu lub strefy wymagającej utrzymania temperatury).
- Odpowiedź "rdzeń." jest błędna, jeśli strzałka nie wskazuje elementu kształtującego wewnętrzne wnęki odlewu. Rdzeń jest odrębną częścią formy, zwykle o własnej geometrii, która po zalaniu tworzy otwory lub kanały w odlewie.
- Odpowiedź "filtr." jest błędna, gdy na rysunku nie widać typowego umiejscowienia filtra w układzie wlewowym. Filtry stosuje się przede wszystkim do zatrzymywania wtrąceń i uspokojenia przepływu metalu, a ich symbolika/kształt w dokumentacji różni się od otulin.
- Odpowiedź "odżużlacz." jest błędna, jeśli wskazany element nie pełni funkcji oddzielania żużla i zanieczyszczeń (np. w kieszeniach żużlowych lub specjalnych rozwiązaniach układu wlewowego). Odżużlacz dotyczy oczyszczania strugi metalu, a nie izolacji cieplnej.
Wskazówka egzaminacyjna: przy identyfikacji elementów na rysunkach zwracaj uwagę na miejsce w układzie (wlew/nadlew/strefa odlewu) i na funkcję elementu (izolacja cieplna vs kształtowanie wnęk vs filtracja/oczyszczanie). To zwykle pozwala odróżnić otulinę od rdzenia, filtra i odżużlacza.
