KWALIFIKACJA BUD9 - STYCZEŃ 2022 (test 2)

PYTANIE NR 37.
Elementem instalacji wentylacyjnej przedstawionym na ilustracji jest

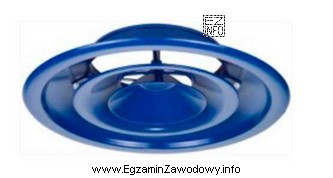

Ilustracja przedstawia anemostat, który jest elementem instalacji wentylacyjnej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Anemostat to element końcowy instalacji wentylacyjnej montowany zwykle w suficie lub ścianie, służący do nawiewu albo wywiewu i często umożliwiający regulację strumienia powietrza.
Czerpnia jest na zewnątrz (pobór powietrza), filtr pracuje w kanale/centrali, a przepustnica służy do regulacji w przewodzie.

Pełne wyjaśnienie:

W instalacji wentylacyjnej anemostat jest typowym elementem nawiewnym lub wywiewnym montowanym w pomieszczeniu (najczęściej w suficie). Jego zadaniem jest właściwe wprowadzenie powietrza do pomieszczenia lub jego odprowadzenie, a w wielu wykonaniach także regulacja ilości powietrza (np. przez zmianę ustawienia części regulacyjnej). Na ilustracjach anemostat rozpoznaje się zwykle po okrągłej formie i "talerzowej/stożkowej" konstrukcji typowej dla zakończeń kanałów.

Odpowiedź "czerpnia" nie pasuje, ponieważ czerpnia jest elementem służącym do poboru powietrza zewnętrznego. W praktyce umieszcza się ją na elewacji, dachu lub w miejscu zapewniającym dopływ powietrza zewnętrznego, a nie jako nawiewnik w pomieszczeniu.

Odpowiedź "filtr" jest błędna, bo filtr jest elementem oczyszczającym powietrze. Montuje się go w centrali wentylacyjnej, skrzynce filtracyjnej lub w kanale w miejscu serwisowym. Zwykle ma formę kasety, wkładu lub kieszeni i wymaga okresowej wymiany/czyszczenia, co odróżnia go od elementu końcowego w suficie.

Odpowiedź "przepustnica" również nie jest właściwa: przepustnica to element regulacyjny w przewodach (kanałach), służący do dławienia przepływu, równoważenia instalacji lub odcinania gałęzi. Najczęściej nie jest widoczna jako zakończenie w pomieszczeniu, tylko znajduje się w kanale (np. nad sufitem podwieszanym) i bywa dostępna przez rewizję.

Wskazówka egzaminacyjna: rozróżniaj miejsce montażu (pomieszczenie vs kanał vs zewnątrz) i funkcję (dystrybucja powietrza, pobór, filtracja, regulacja w kanale). Te dwie cechy najczęściej pozwalają szybko wybrać poprawną odpowiedź nawet przy mniej wyraźnej ilustracji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Anemostat to element końcowy wentylacji (nawiewny lub wywiewny) montowany w pomieszczeniu, zwykle w suficie. Jego zadaniem jest rozprowadzenie powietrza i często także regulacja ilości powietrza. Rozpoznaje się go po charakterystycznym "talerzu"/pierścieniu i położeniu na zakończeniu kanału.
Sprawdź miejsce montażu i funkcję. Anemostat jest w pomieszczeniu (sufit/ściana) jako zakończenie kanału. Czerpnia jest na zewnątrz budynku (elewacja, dach) i służy do poboru powietrza zewnętrznego, często ma osłonę/żaluzje i siatkę przeciw owadom.
Filtr ma oczyszczać powietrze i musi być dostępny do serwisu (wymiany lub czyszczenia). Dlatego montuje się go w centrali, skrzynce filtracyjnej lub w kanale w miejscu z rewizją. Elementy końcowe w pomieszczeniu (np. anemostaty) służą głównie do nawiewu/wywiewu, a nie filtracji.
Przepustnica służy do regulacji lub odcięcia przepływu powietrza w kanale. Używa się jej m.in. do równoważenia instalacji (ustawiania strumieni w gałęziach) albo do odcięcia odcinka podczas serwisu. Zwykle znajduje się w przewodzie, a nie jako widoczny nawiewnik w pomieszczeniu.
Anemostaty montuje się na zakończeniach kanałów w pomieszczeniach: w sufitach podwieszanych, w suficie tynku lub w ścianie (zależnie od projektu). Umiejscowienie dobiera się tak, aby zapewnić prawidłowy rozkład powietrza i uniknąć przeciągów oraz zbyt dużych prędkości w strefie przebywania ludzi.
Najczęstsze cechy to: okrągły kształt, widoczny talerz/stożek kierujący strumień, pierścień lub część regulacyjna oraz montaż w suficie/ścianie jako zakończenie kanału. Jeśli element wygląda jak "rozetka" w suficie i nie przypomina kasety filtracyjnej ani żaluzji zewnętrznej, zwykle jest to anemostat.
Tak, bywa mylony z kratką, bo oba są elementami końcowymi. Kratki częściej mają prostokątną lub kwadratową ramkę i żaluzje, a anemostaty często są okrągłe i mają centralny talerz. Na egzaminie warto zwracać uwagę na możliwość regulacji i typowy kształt "talerzowy".
Czerpnia służy do poboru powietrza zewnętrznego do instalacji, a wyrzutnia do usuwania powietrza na zewnątrz. Oba elementy są zwykle zlokalizowane poza pomieszczeniami (elewacja, dach). Na rysunkach i zdjęciach rozpoznasz je po tym, że są elementami "zewnętrznymi", a nie nawiewnikami w suficie.
Najczęstsze pomyłki wynikają z nieuwzględnienia funkcji i miejsca montażu. Uczniowie wybierają "filtr" lub "przepustnicę", bo kojarzą je z wentylacją, ale te elementy pracują w kanałach/centralach. Pomaga zasada: element widoczny w pomieszczeniu na końcu kanału to zwykle nawiewnik/wywiewnik.
Stosuj naukę obrazem: przeglądaj katalogi producentów i podpisane zdjęcia elementów (anemostaty, kratki, czerpnie, przepustnice, filtry). Do każdego elementu dopisz: funkcję, typowe miejsce montażu i 2–3 cechy wyglądu. Potem ćwicz na losowych zdjęciach, zawsze uzasadniając wybór.
info

Statystycznie 68% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Anemostat to element końcowy instalacji wentylacyjnej montowany zwykle w suficie lub ścianie, służący do nawiewu albo wywiewu i często umożliwiający regulację strumienia powietrza."

Materiały:

  • Brak możliwości weryfikacji źródła - wiedza ogólna z dziedziny wentylacji (budowa i funkcje elementów instalacji)
  • Katalogi producentów osprzętu wentylacyjnego (anemostaty, kratki, przepustnice, filtry) – zdjęcia i opisy zastosowań
  • Materiały dydaktyczne BHP i montażowe dotyczące instalacji wentylacyjnych (rozpoznawanie elementów, miejsca montażu)
