Wymian jest poprzeczną belką więźby dachowej, montowaną pomiędzy dwiema sąsiednimi krokwiami i ułożoną względem nich prostopadle. Jego zadaniem jest zapewnienie ciągłości przenoszenia obciążeń w miejscu, gdzie krokiew musi zostać przerwana przez otwór w połaci (np. okno dachowe, komin, świetlik, lukarna). W praktyce spotyka się zwykle wymian dolny (pod otworem) i górny (nad otworem), które razem tworzą ramę otworu.

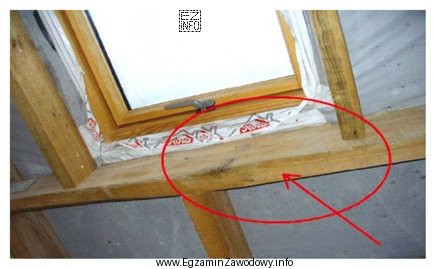

Na przedstawionej konstrukcji strzałka wskazuje właśnie taką poziomą belkę znajdującą się pod oknem dachowym i łączącą dwie krokwie boczne. To typowe umiejscowienie wymianu dolnego, który przejmuje obciążenia z końców przerwanych krokwi i przekazuje je na sąsiednie krokwie pełne.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Płatew to również element poziomy, ale jej funkcja i układ są inne: płatew stanowi podporę dla wielu krokwi i biegnie wzdłuż połaci (zwykle równolegle do okapu/kalenicy). Nie jest typowym krótkim łącznikiem dwóch krokwi przy otworze.
- Słupek jest elementem pionowym (podpierającym np. płatew), więc nie pasuje do wskazanej belki poprzecznej pod oknem.
- Krokiew jest belką ukośną, biegnącą wzdłuż spadku dachu od kalenicy do okapu. Wskazany element jest ułożony poprzecznie między krokwiami, więc nie jest krokwią.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się otwór w połaci (okno/komin), szukaj elementów "ramujących" otwór. Jeśli belka łączy dwie sąsiednie krokwie w poprzek, to najczęściej jest to wymian.
