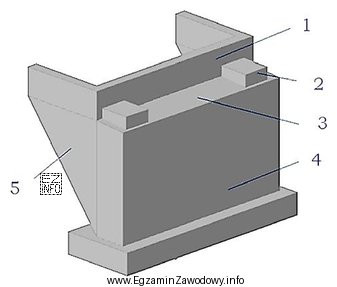

Pytanie sprawdza umiejętność czytania rysunku technicznego obiektu inżynieryjnego i poprawnego nazwania elementów przyczółka. Przyczółek to podpora skrajna obiektu (np. mostu), która przenosi obciążenia z ustroju nośnego oraz utrzymuje nasyp i zasypkę w strefie dojazdu.
Odpowiedź "1 – ściankę żwirową; 5 – skrzydełko" jest poprawna, ponieważ łączy oznaczenia z elementami typowo występującymi w rejonie przyczółka: ścianka żwirowa jest kojarzona ze strefą zasypki/warstw odsączających i porządkuje materiał za przyczółkiem, a skrzydełko stanowi boczną część przyczółka, której zadaniem jest podparcie i ukształtowanie nasypu oraz skarpy przy dojeździe do obiektu.
Pozostałe odpowiedzi są błędne, bo wprowadzają elementy, które mają inne miejsce i funkcję:
- "cios podłożyskowy" oraz "półka/podłoże łożyskowe" dotyczą rejonu oparcia łożysk i przekazywania sił z konstrukcji nośnej na podporę; nie są to elementy strefy zasypki ani bocznego prowadzenia nasypu.
- "korpus przyczółka" jest nazwą ogólniejszą (część zasadnicza podpory), ale w tym typie zadań wymaga się rozróżnienia elementów szczegółowych, takich jak skrzydełka czy elementy związane z zasypką i odwodnieniem.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, spróbuj dopasować element do funkcji (utrzymanie nasypu z boku = skrzydełko; strefa zasypki/odsączenia = ścianka żwirowa) i dopiero potem do oznaczenia liczbowego na rysunku.
