KWALIFIKACJA BUD24 - STYCZEŃ 2019

PYTANIE NR 26.

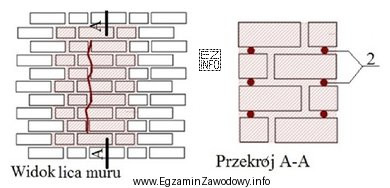

Elementy wzmacniające, zastosowane w naprawianym murze i oznaczone na rysunku cyfrą 2, to
Ilustracja przedstawia dwa rysunki techniczne związane z naprawą muru.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Pręty zbrojeniowe" to typowy element wzmacniający w naprawie muru: pracują na rozciąganie i ograniczają rozwieranie rys. "Kotwy" służą głównie do łączenia/zakotwienia elementów, a "strzemiona" są charakterystyczne dla zbrojenia żelbetu, nie dla standardowego wzmacniania muru.

Pełne wyjaśnienie:

W naprawach i wzmocnieniach murów stosuje się różne elementy stalowe, ale pełnią one odmienne funkcje. Odpowiedź "pręty zbrojeniowe" jest właściwa, gdy na rysunku pokazano liniowe elementy stalowe wprowadzone w mur (np. w spoinach lub w bruzdach), których zadaniem jest wzmocnienie i przejęcie naprężeń rozciągających. Takie pręty ograniczają rozwieranie pęknięć, poprawiają współpracę fragmentów muru i zwiększają jego nośność oraz sztywność w strefach uszkodzonych.

Odpowiedź "kotwy rozporowe" jest nieadekwatna, ponieważ kotwy rozporowe są typowymi łącznikami do mocowania elementów do podłoża (działają przez rozparcie w otworze). Ich zasadniczą rolą jest mocowanie, a nie tworzenie ciągłego zbrojenia wzmacniającego mur wzdłuż pęknięcia lub w strefie rozciąganej.

Odpowiedź "kotwy stalowe" również wskazuje na elementy łączące lub zakotwiające (np. spinanie warstw muru, łączenie ścian, kotwienie okładzin). Choć mogą poprawiać stateczność lub współpracę fragmentów, nie są tym samym co pręty zbrojeniowe używane jako zbrojenie w murze.

Odpowiedź "strzemiona stalowe" wprowadza typowe skojarzenie z żelbetem: strzemiona to elementy zbrojenia poprzecznego w belkach i słupach, służące m.in. do pracy na ścinanie i do utrzymania prętów podłużnych. W standardowych rozwiązaniach wzmacniania muru nie opisuje się elementów wzmacniających jako strzemion, dlatego ta odpowiedź jest myląca.

Na egzaminie warto patrzeć na funkcję elementu z rysunku: jeśli jest to ciągły, liniowy element stalowy wzmacniający mur, zwykle będzie to zbrojenie (pręty), a jeśli element ma charakter punktowego łącznika/mocowania, częściej będzie to kotwa.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Pręty zbrojeniowe to stalowe elementy liniowe wprowadzane w mur (np. w bruzdach lub spoinach), aby wzmocnić konstrukcję. Przejmują naprężenia rozciągające, ograniczają rozwieranie pęknięć i poprawiają współpracę fragmentów muru po naprawie.
Mur jest słaby na rozciąganie, a pęknięcia zwykle wiążą się z pojawieniem się stref rozciąganych. Pręty zbrojeniowe przenoszą te siły, działają jak "zszycie" konstrukcji i stabilizują uszkodzoną strefę, dzięki czemu naprawa jest trwalsza.
Pręt zbrojeniowy pracuje jako ciągłe zbrojenie wzmacniające (przenosi rozciąganie wzdłuż strefy uszkodzeń). Kotwa stalowa jest złączem/łącznikiem: ma zakotwić lub połączyć elementy (np. warstwy muru, ścianę z elementem sąsiednim), a nie tworzyć zbrojenie wzdłużne.
Kotwy rozporowe stosuje się głównie do mocowania elementów do podłoża, gdy łącznik rozpiera się w otworze. W typowym rozumieniu "wzmacniania muru" częściej mówi się o zbrojeniu (prętach/taśmach) lub o kotwach jako łącznikach, ale nie jako o zbrojeniu liniowym.
Strzemiona stalowe to elementy zbrojenia poprzecznego w konstrukcjach żelbetowych (np. w belkach i słupach). Utrzymują pręty podłużne we właściwym położeniu i pomagają w pracy na ścinanie. W murach nazwa "strzemiona" jest zwykle nieadekwatna.
Najczęściej jest to cienki, prosty element stalowy pokazany jako linia lub pręt w przekroju, umieszczony w spoinie lub w naciętej bruździe. Kluczowa jest funkcja: jeśli element biegnie wzdłuż naprawianej strefy i ma ją wzmocnić, zwykle jest to zbrojenie.
Częsty błąd to utożsamianie każdego stalowego elementu z "kotwą", bo kojarzy się z mocowaniem. Drugi błąd to przenoszenie pojęć z żelbetu (np. strzemion) na mur. Pomaga pytanie: czy element ma łączyć punktowo, czy wzmacniać liniowo?
Elementy kotwiące stosuje się, gdy trzeba połączyć lub ustabilizować współpracę fragmentów konstrukcji, np. spiąć warstwy muru, zamocować element do ściany albo ograniczyć odchylenia. To inne zadanie niż zbrojenie prętami, które pracuje wzdłuż stref rozciąganych.
W wielu zadaniach z budownictwa i renowacji rysunek pokazuje kształt, położenie i sposób pracy elementu. Bez rysunku część nazw może być myląca. Na egzaminie warto łączyć opis słowny z analizą przekroju i funkcji elementu.
Ćwicz czytanie przekrojów murów i schematów napraw: zaznaczaj, co jest zbrojeniem (pręty/taśmy), a co łącznikiem (kotwy). Ucz się też różnic między rozwiązaniami murowymi i żelbetowymi, bo nazwy elementów stalowych często są mylone.
info

Około 49% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że "Pręty zbrojeniowe" to typowy element wzmacniający w naprawie muru: pracują na rozciąganie i ograniczają rozwieranie rys.

Źródła:

  • PN-EN 1996-1-1:2013-05, Eurokod 6: Projektowanie konstrukcji murowych – Część 1-1 (zagadnienia ogólne, w tym elementy wzmacniające/zbrojenie w murach) – norma
  • PN-EN 1992-1-1:2008, Eurokod 2: Projektowanie konstrukcji z betonu – Część 1-1 (terminologia i rola prętów zbrojeniowych oraz strzemion w elementach żelbetowych) – norma
  • PN-EN 845-1:2016-10, Specyfikacja elementów dodatkowych do murów – Część 1: Kotwy, wieszaki, łączniki i wsporniki – norma

Materiały:

  • Podręczniki i skrypty z technologii robót murowych oraz napraw i wzmocnień murów
  • Atlas/kompendium detali budowlanych (rozwiązania wzmocnień murów, kotwienia)
  • Materiały producentów systemów napraw i wzmacniania murów (karty techniczne, schematy)
