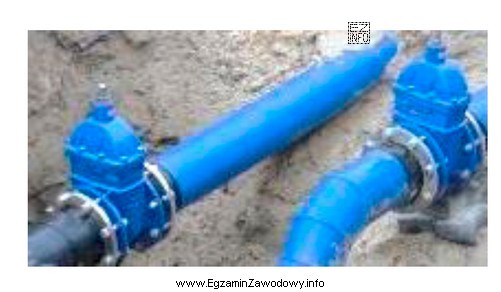

Pytanie dotyczy rozpoznania technologii wykonania fragmentu sieci wodociągowej na podstawie ilustracji. W praktyce monter musi umieć odróżnić metody łączenia przewodów, ponieważ wpływają one na dobór narzędzi, przebieg montażu, możliwość demontażu oraz sposób kontroli szczelności.
Odpowiedź "zgrzewania doczołowego" jest właściwa, ponieważ zgrzew doczołowy polega na połączeniu dwóch końców rur poprzez ich ogrzanie i dociśnięcie. W efekcie powstaje jednolite połączenie materiałowe, często widoczne jako równomierny "wałeczek"/wypływka na obwodzie złącza. Takie złącza są charakterystyczne dla rur z tworzyw termoplastycznych stosowanych w sieciach.
Pozostałe propozycje są nieadekwatne do typowego obrazu i zastosowań:
- "lutowania miękkiego" oraz "lutowania twardego" dotyczą łączenia elementów metalowych za pomocą spoiwa (najczęściej w instalacjach wewnętrznych), a nie typowych połączeń rur tworzywowych w sieci. Dodatkowo lutowanie nie tworzy charakterystycznej wypływki jak przy zgrzewaniu.
- "zgrzewania elektrooporowego" to również metoda dla tworzyw, ale rozpoznaje się ją po zastosowaniu kształtki elektrooporowej (mufy) z elementem grzejnym; wizualnie jest to zwykle dodatkowa kształtka obejmująca koniec rury. Jeśli na ilustracji widać złącze bez mufy, a z wypływką typową dla doczołówki, to elektroopór nie pasuje.
Wskazówka egzaminacyjna: najpierw ustal, czy połączenie jest rozłączne (np. kołnierz skręcany), czy nierozłączne (zgrzew/spaw). Następnie rozróżnij typ zgrzewu po obecności/nieobecności kształtki (mufa elektrooporowa) oraz po wyglądzie strefy złącza.
