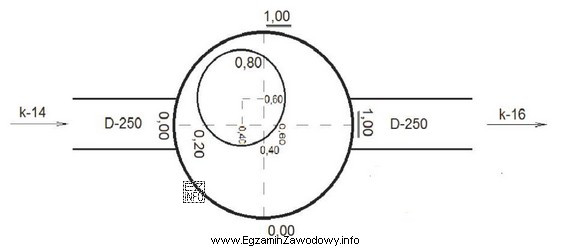

Szkic polowy jest zapisem terenowym, który ma umożliwić jednoznaczne odtworzenie sytuacji oraz sposobu pomiaru (dowiązania) szczegółu. W pytaniu należy rozpoznać, jaki obiekt przedstawia fragment szkicu obmiaru.
Odpowiedź "studzienki kanalizacyjnej." jest właściwa, ponieważ studzienka jest w praktyce geodezyjnej traktowana jako niewielki szczegół sytuacyjny uzbrojenia terenu, który na szkicu obmiaru bywa przedstawiany jako obiekt punktowy (z wyraźnie wskazanym środkiem) lub mały obrys, a pomiar polega na jednoznacznym dowiązaniu jej położenia do punktów osnowy/punktów pomiarowych i elementów sytuacji.
Odpowiedź "stacji redukcyjnej." jest nieprawidłowa, bo stacja redukcyjna (gazowa) jest obiektem większym, zwykle o charakterze budowlanym/urządzeniowym, który w dokumentacji terenowej częściej wymaga pokazania obrysu, elementów ogrodzenia lub większej liczby charakterystycznych punktów, a nie wyłącznie prostego obmiaru pojedynczego małego szczegółu.
Odpowiedź "kanału ciepłowniczego." także nie pasuje, ponieważ kanał ciepłowniczy jest obiektem liniowym (przebieg), którego zapis i obmiar polega na utrwaleniu geometrii trasy (załamania, punkty charakterystyczne), a nie na typowym obmiarze pojedynczego punktowego elementu.
Odpowiedź "lokalnej kotłowni." jest błędna, gdyż kotłownia jest obiektem kubaturowym (budynek/pomieszczenie), a jej przedstawienie w szkicu sytuacyjnym wynika z obrysu budynku i punktów narożnych, a nie z konwencji typowej dla małego obiektu infrastruktury podziemnej.
Wskazówka egzaminacyjna: przy rozpoznawaniu obiektu na szkicu najpierw ustal, czy szczegół jest punktowy, liniowy czy powierzchniowy/kubaturowy. Dopiero potem porównaj to z charakterem obiektów w odpowiedziach.
