KWALIFIKACJA ELM3 - STYCZEŃ 2017



PYTANIE NR 31.

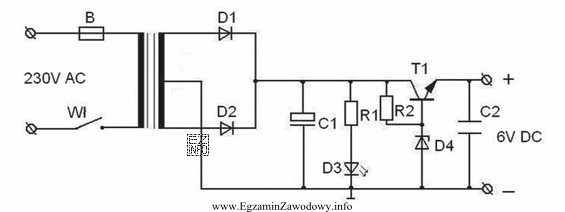

Funkcją kondensatora Cl w układzie, którego schemat przedstawiono na rysunku, jest
Funkcją kondensatora Cl w układzie, którego schemat przedstawiono
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kondensator C1 w przedstawionym układzie jest umieszczony równolegle do wyjścia prostownika, co jest typową konfiguracją dla filtru wygładzającego. Jego funkcją jest zmniejszenie tętnień napięcia wyjściowego, czyli wygładzenie napięcia po wyprostowaniu, co prowadzi do uzyskania bardziej stabilnego napięcia DC.
