KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2010

PYTANIE NR 22.

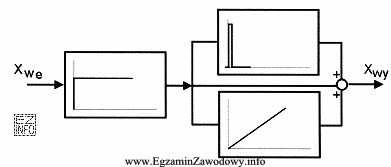

Funkcję, jakiego regulatora pełni układ o charakterystykach przejścia przedstawionych na schemacie blokowym?
Ilustracja przedstawia schemat blokowy układu regulacji, który jest typowym elementem egzaminu z kwalifikacji zawodowej dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Regulator PID zawiera trzy działania: proporcjonalne (P), całkujące (I) i różniczkujące (D).
Jeżeli na schemacie/charakterystykach widać jednocześnie wpływ członu P oraz obecność członu I (likwidacja uchybu ustalonego) i członu D (działanie wyprzedzające), to odpowiada to strukturze PID, a nie PI, PD ani P.

Pełne wyjaśnienie:

W pytaniu należy rozpoznać, jaki typ regulatora odpowiada przedstawionej strukturze i jej "charakterystykom przejścia". W praktyce oznacza to identyfikację, jakie człony regulacyjne występują w układzie: proporcjonalny (P), całkujący (I) oraz różniczkujący (D).

Dlaczego poprawne jest "PID"?
Regulator PID jest sumą trzech składowych: P reaguje na bieżący uchyb, I "sumuje" uchyb w czasie (co typowo prowadzi do usuwania uchybu ustalonego), a D reaguje na tempo zmian uchybu (działanie wyprzedzające/tłumiące szybkie zmiany). Jeśli na schemacie blokowym widoczne są trzy równoległe ścieżki lub bloki odpowiadające tym trzem działaniom, to struktura jest PID.

Dlaczego pozostałe odpowiedzi są błędne?

  • "PI" nie zawiera członu różniczkującego. W PI występuje tylko działanie proporcjonalne i całkujące, więc brak jest części odpowiadającej różniczkowaniu (działaniu na szybkość zmian).
  • "PD" nie zawiera członu całkującego. Taki regulator może poprawiać dynamikę (np. tłumienie), ale nie ma mechanizmu całkowania, który zwykle odpowiada za eliminację uchybu ustalonego w typowych obiektach.
  • "P" to najprostsza postać – tylko wzmocnienie proporcjonalne. Jeśli na schemacie widać dodatkowe bloki związane z całkowaniem lub różniczkowaniem, odpowiedź "P" odpada.

Wskazówka egzaminacyjna: zamiast zgadywać po nazwie, szukaj na schemacie "śladów" trzech działań: wzmocnienia (P), integratora (I, zwykle symbol 1/s) oraz różniczkowania (D, zwykle symbol s). Rozpoznanie obecności/nieobecności tych elementów daje jednoznaczną odpowiedź.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Regulator PID to algorytm sterowania łączący trzy działania: proporcjonalne (P), całkujące (I) i różniczkujące (D). Działa na podstawie uchybu między wartością zadaną a rzeczywistą, korygując sterowanie tak, aby układ był szybki, stabilny i z małym uchybem ustalonym.
Najczęściej widać trzy tory lub trzy bloki odpowiadające P, I i D, których sygnały są sumowane. W zapisie transmitancyjnym pojawia się człon stały (P), integrator (zwykle 1/s) oraz różniczkujący (zwykle s). Obecność wszystkich trzech wskazuje na PID.
Człon I sumuje uchyb w czasie, więc gdy uchyb utrzymuje się niezerowy, całka narasta i zwiększa sygnał sterujący aż do zredukowania uchybu. To "wymusza" dążenie do zera błędu w stanie ustalonym w wielu typowych obiektach regulacji.
Człon D reaguje na szybkość zmian uchybu, czyli przewiduje trend zmian. Dzięki temu może ograniczać przeregulowanie i poprawiać tłumienie, ale jest wrażliwy na szumy pomiarowe. W praktyce często stosuje się filtrację, aby nie wzmacniać zakłóceń.
PI ma tylko człony proporcjonalny i całkujący, więc potrafi usuwać uchyb ustalony, ale zwykle ma gorsze własności dynamiczne niż PID. PID dodaje człon różniczkujący, który poprawia reakcję przejściową (np. zmniejsza przeregulowanie), jeśli jest właściwie dobrany.
PD ma człon proporcjonalny i różniczkujący, ale nie ma całkowania, więc często nie eliminuje uchybu ustalonego. PID zawiera dodatkowo człon I, który dąży do skasowania uchybu w stanie ustalonym, jednocześnie zachowując korzyści dynamiczne wynikające z D.
Tak, czasem regulator P wystarcza, gdy wymagania dokładności nie są wysokie albo obiekt ma korzystne własności (mały uchyb ustalony). Jednak w wielu układach stabilizacji (np. precyzyjne napięcie/temperatura) samo P daje uchyb, więc stosuje się PI lub PID.
Typowe pomyłki to mylenie efektu I i D oraz ignorowanie jednego z członów na schemacie. Uczniowie często wybierają PID "bo najczęstszy", zamiast sprawdzić, czy na rysunku rzeczywiście jest integrator (1/s) i człon różniczkujący (s) obok wzmocnienia P.
Nastawy PID pojawiają się w sterownikach temperatury, napędach z regulacją prędkości, zasilaczach z pętlą sprzężenia zwrotnego oraz w automatyce przemysłowej. Technik elektronik może je spotkać w menu regulatora, w dokumentacji lub w schemacie blokowym układu sterowania.
Ćwicz rozpoznawanie członów P/I/D na schematach (symbole 1/s i s) oraz kojarzenie ich wpływu na odpowiedź układu (uchyb ustalony, przeregulowanie, szybkość). Warto też robić zadania porównawcze: ten sam obiekt z P, PI, PD i PID, aby utrwalić różnice.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Źródła:

  • Åström, K. J.; Murray, R. M., "Feedback Systems: An Introduction for Scientists and Engineers", Princeton University Press, 2008, rozdziały o regulatorach PID
  • Ogata, K., "Modern Control Engineering", Prentice Hall, 5th edition, 2010, rozdział o regulatorach P/PI/PD/PID
  • Nise, N. S., "Control Systems Engineering", Wiley, 7th edition, 2015, sekcja dotycząca regulatorów PID i odpowiedzi układów

Materiały:

  • Podstawy automatyki i teorii sterowania (rozdziały o regulatorach P/PI/PD/PID)
  • Ćwiczenia z interpretacji schematów blokowych i odpowiedzi skokowej układów
  • Zadania egzaminacyjne z rozpoznawania członów P, I, D na wykresach i w strukturach blokowych
