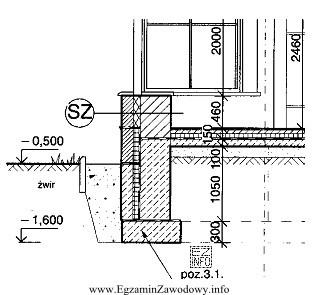

Głębokość posadowienia to pionowa odległość liczona od poziomu terenu do najniżej położonej powierzchni fundamentu, czyli w praktyce do spodu ławy fundamentowej albo spodu stopy fundamentowej (w zależności od rodzaju posadowienia pokazanej na rysunku).
W takich zadaniach kluczowe jest ustalenie punktu odniesienia: pytanie wprost wskazuje "od poziomu terenu", więc nie wolno przyjmować za "zero" poziomu posadzki, poziomu parteru ani górnej krawędzi fundamentu. Następnie należy odczytać z przekroju (wymiary lub rzędne), gdzie znajduje się spód fundamentu i wyznaczyć różnicę wysokości względem terenu.
Odpowiedź "1,10 m" jest poprawna, bo odpowiada różnicy pomiędzy poziomem terenu a poziomem spodu fundamentu wskazanym na rysunku.
Dlaczego pozostałe propozycje są nieprawidłowe?
- "0,30 m" to typowa wartość mylona z innym wymiarem (np. wysokością elementu, grubością warstwy lub fragmentem przekroju). Jest zbyt mała, aby odpowiadała odległości od terenu do spodu posadowienia w zadaniu, które wskazuje większą różnicę poziomów.
- "1,35 m" często wynika z włączenia do obliczenia/odczytu dodatkowego odcinka (np. do poziomu poniżej spodu fundamentu albo do innej rzędnej z rysunku), czyli z pomylenia, który poziom jest spodem fundamentu.
- "1,60 m" bywa skutkiem odczytu do niewłaściwego punktu (np. do spodu wykopu, warstwy podsypki lub poziomu odniesienia z innej części rysunku), albo błędnego sumowania kilku wymiarów zamiast odczytu jednej różnicy wysokości.
Wskazówka egzaminacyjna: zawsze podkreśl w treści, od jakiego poziomu liczysz ("od poziomu terenu") i zaznacz na rysunku dwa punkty: teren oraz spód fundamentu. Dopiero potem odczytuj wymiar/rzędne i sprawdzaj, czy wynik opisuje dokładnie tę odległość.
