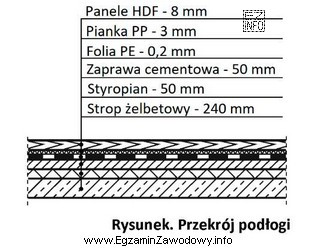

W zadaniach z przekrojem podłogi kluczowe jest rozpoznanie funkcji warstwy, a dopiero potem odczytanie jej grubości. Izolacja termiczna to ta warstwa, której zadaniem jest ograniczenie strat ciepła (typowo materiały termoizolacyjne), a nie warstwa wykończeniowa ani przeciwwilgociowa.
Odpowiedź "50 mm" jest właściwa, ponieważ odpowiada grubości warstwy wskazanej na rysunku jako izolacja termiczna. W praktyce na przekrojach warstwowych grubość bywa podana bezpośrednio jako wymiar lub wynika z opisu warstw przypisanego do elementu.
Dlaczego pozostałe odpowiedzi są błędne?
- "0,2 mm" – to grubość charakterystyczna dla bardzo cienkich warstw (np. folii). Taka wartość nie spełnia roli izolacji termicznej i zwykle oznacza warstwę pomocniczą.
- "3 mm" – to również wartość typowa dla cienkich okładzin albo warstw wyrównujących/klejowych. Jest zbyt mała, by pełnić funkcję ocieplenia podłogi.
- "240 mm" – to wartość skrajnie duża jak na typową warstwę termoizolacji w standardowym układzie podłogi w robotach wykończeniowych; częściej mogłaby dotyczyć sumy kilku warstw lub innego elementu konstrukcyjnego, a nie samego ocieplenia.
Wskazówka egzaminacyjna: najpierw nazwij warstwy (posadzka/jastrych/izolacja/folia/podkład), a dopiero potem przypisz im grubości. To ogranicza ryzyko pomylenia izolacji z warstwą cienką, która na rysunku bywa zaznaczona podobnie (cienka linia).
