Pytanie wymaga umiejętności odczytu grubości warstwy z przekroju poprzecznego konstrukcji nawierzchni. W praktyce operator maszyn drogowych spotyka takie przekroje w dokumentacji robót i musi rozumieć, jaka warstwa jest wykonywana oraz jaką ma mieć grubość.
Dlaczego poprawna jest odpowiedź "20 cm"?

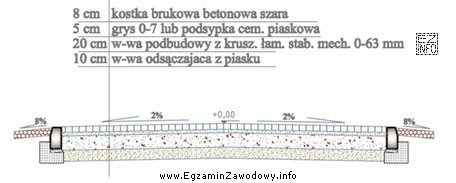

Na przekroju każda warstwa (np. warstwa ścieralna, warstwa wiążąca, podbudowa, podłoże) jest zwykle oznaczona opisem i/lub wymiarem. Należy zidentyfikować warstwę opisaną jako "podbudowa" (albo jednoznacznie odpowiadającą podbudowie w układzie warstw) i odczytać przypisany do niej wymiar. Z przedstawionego rysunku wartość ta wynosi 20 cm.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "8 cm" – taka wartość często odpowiada cienkim warstwom asfaltowym lub innym elementom przekroju, ale nie jest zgodna z wymiarem przypisanym podbudowie na rysunku. Błąd polega zwykle na odczycie grubości innej, wyżej położonej warstwy.
- "10 cm" – to również typowy "intuicyjny" wybór, gdy zdający kieruje się przyzwyczajeniem do spotykanych wartości zamiast czytania oznaczeń. Jeżeli na rysunku występuje kilka wymiarów, 10 cm może dotyczyć np. warstwy wiążącej lub innego elementu, ale nie podbudowy.
- "5 cm" – taka grubość jest charakterystyczna dla bardzo cienkich warstw (np. ścieralnych) w pewnych rozwiązaniach. Wybór tej odpowiedzi zwykle wynika z pomylenia nazwy warstwy albo z nieuwagi przy analizie przekroju.
Wskazówka egzaminacyjna: najpierw ustal położenie warstwy w przekroju (podbudowa jest poniżej warstw bitumicznych i powyżej podłoża), potem dopiero odczytaj wymiar. Jeśli na rysunku są dwie podbudowy (pomocnicza i zasadnicza), trzeba kierować się dokładnym opisem warstwy w zadaniu.
