W obróbkach blacharskich (np. obróbce ogniomuru) zużycie materiału liczy się z pola rozwinięcia, czyli z tego, jak szeroki pas blachy jest potrzebny do wykonania danego profilu po zagięciach. W tym zadaniu dodatkowo wskazano warunek: "nie uwzględniając zakładów". Oznacza to, że nie dodajesz zapasu na łączenia, tylko liczysz "czystą" powierzchnię wynikającą z geometrii profilu.
Procedura jest stała:

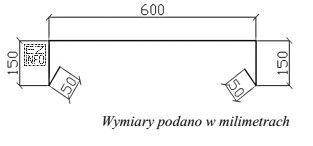

- Krok 1: z rysunku odczytaj szerokość rozwinięcia obróbki (w metrach). To suma odcinków tworzących przekrój (półki, zagięcia, kapinosy) pokazana jako wymiar całkowity pasa blachy.
- Krok 2: oblicz pole: P = L × b, gdzie L to łączna długość obróbki (tu 20 m), a b to szerokość rozwinięcia z rysunku.
- Krok 3: dopilnuj jednostek: jeśli na rysunku wymiar jest w cm lub mm, przelicz na metry przed mnożeniem.
Odpowiedź "20 m²" jest poprawna, ponieważ jest wynikiem powyższego mnożenia dla długości 20 m i szerokości rozwinięcia wynikającej z rysunku. Wyniki typu "12 m²" lub "15 m²" najczęściej pojawiają się, gdy ktoś odczyta nie ten wymiar (np. tylko jedną półkę zamiast szerokości całkowitej) albo popełni błąd w przeliczeniu cm→m. Z kolei "32 m²" bywa skutkiem doliczenia zakładów lub pomnożenia przez zawyżoną szerokość (np. potraktowania wymiaru w cm jak w dm).
Wskazówka egzaminacyjna: zawsze zaznacz na rysunku, który wymiar jest szerokością pasa blachy, a który jest wysokością/zakładką. Dopiero potem licz pole.
