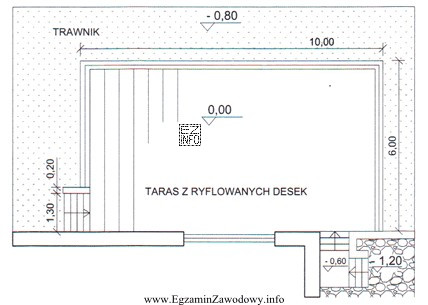

W tym typie zadania kluczowe jest poprawne ustalenie poziomu odniesienia. Pytanie dotyczy tego, ile centymetrów powyżej poziomu trawnika znajduje się zaprojektowana powierzchnia tarasu. Oznacza to, że interesuje nas różnica wysokości między poziomem trawnika a poziomem tarasu, a nie wysokość bezwzględna (np. rzędna w układzie wysokościowym projektu).
Poprawne postępowanie przy odczycie z rysunku:
- zidentyfikować na rysunku linię/poziom odpowiadający trawnikowi (teren) oraz linię/poziom posadzki tarasu,
- odszukać wymiar pionowy lub opis różnicy poziomów między tymi dwoma elementami,
- upewnić się, że odczytywana wartość dotyczy właśnie tarasu względem trawnika (a nie np. stopnia, podbudowy, krawężnika czy innego fragmentu detalu),
- sprawdzić jednostkę – w odpowiedziach podano centymetry, więc odczyt powinien być zgodny z tym zapisem.
Odpowiedź "80 cm" jest prawidłowa, ponieważ odpowiada wskazanej na rysunku różnicy wysokości pomiędzy poziomem trawnika a poziomem tarasu.
Pozostałe propozycje są błędne typowo z następujących powodów: "60 cm" bywa wynikiem odczytu wysokości innego elementu (np. pojedynczego stopnia lub fragmentu warstw), natomiast "120 cm" i "180 cm" często odpowiadają innym, większym wymiarom z detalu lub sumowaniu kilku wymiarów bez sprawdzenia, czy odnoszą się do poziomu trawnika. W zadaniach egzaminacyjnych najważniejsze jest więc czytanie opisu wymiaru i jego punktów zaczepienia, a nie wybór "prawdopodobnej" liczby.
