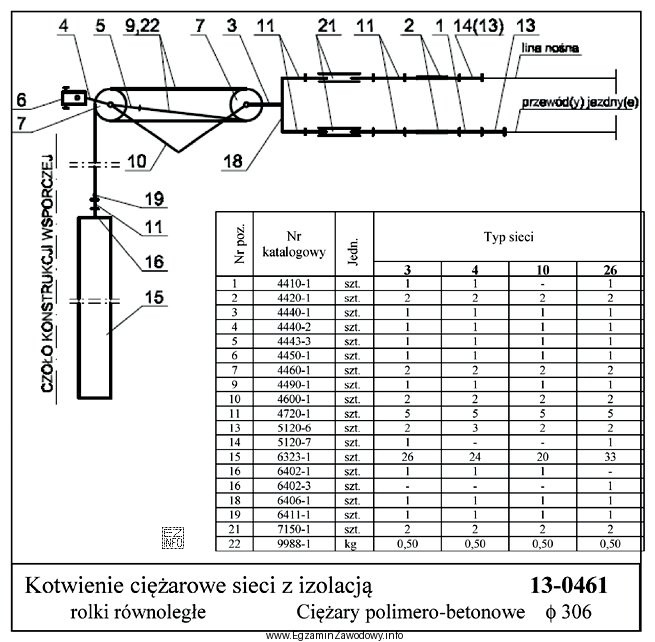

W tego typu zadaniu nie wykonuje się obliczeń – kluczowa jest umiejętność pracy z dokumentacją techniczną. Pytanie odwołuje się do "zamieszczonej karty katalogowej", czyli tabeli lub zestawienia doboru elementów, gdzie dla określonego rozwiązania sieci trakcyjnej podaje się wymagane ilości osprzętu.
Aby rozwiązać zadanie poprawnie, należy:
- odszukać w karcie katalogowej pozycję dotyczącą kotwienia ciężarowego (nie innego rodzaju kotwienia lub naprężania),
- wybrać wariant opisany jako sieć typu 4,
- sprawdzić, czy odczyt dotyczy jednego kompletnego kotwienia zgodnie z definicją w karcie (np. komplet na dany układ przewodów),
- odczytać wymaganą liczbę ciężarów naprężających polimero-betonowych w sztukach.
Wskazana w karcie wartość to 24 szt. i dlatego odpowiedź "24 szt." jest poprawna.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Ponieważ odpowiadają innym wariantom doboru lub są typowym skutkiem błędnego odczytu:
- "20 szt." może wynikać z odczytu z wiersza dla innego typu sieci albo z pominięcia jednego z elementów składowych zestawu.
- "26 szt." bywa skutkiem przesunięcia odczytu o jedną kolumnę (np. inna długość/konfiguracja) lub pomylenia pozycji dla zbliżonego wariantu.
- "33 szt." wygląda na odczyt z zupełnie innej pozycji tabeli (np. inny typ sieci lub inny układ wymagający większej liczby ciężarów), a nie dla "typu 4".
Wskazówka egzaminacyjna: zawsze zaczynaj od weryfikacji nagłówków tabeli i legendy (typ sieci, rodzaj kotwienia, jednostka "szt."), a dopiero potem przepisuj liczbę. To minimalizuje pomyłki wynikające z pośpiechu i podobieństwa wartości liczbowych.
