Zadanie sprawdza umiejętność obliczenia zapotrzebowania na blachę na podstawie rysunku obróbki. Kluczowe jest to, że liczymy powierzchnię bez uwzględniania zakładów, czyli bierzemy wyłącznie wymiary wynikające z geometrii elementu (rozwinięcia) pokazanej na rysunku.
Jak podejść do obliczeń krok po kroku?

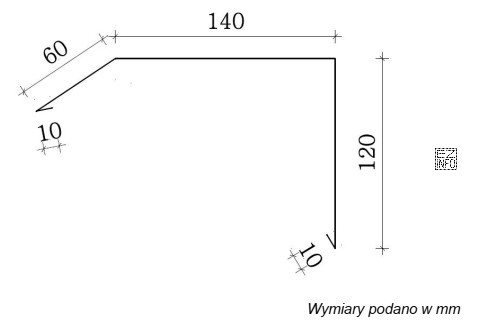

- Odczytaj z rysunku wszystkie wymiary szerokości składające się na rozwinięcie obróbki (każdy odcinek między załamaniami/zagięciami, kapinosy itp. zgodnie z tym, co jest zwymiarowane).
- Zsumuj te odcinki do jednej wartości: to jest łączna szerokość rozwinięcia w metrach.
- Pomnóż łączną szerokość rozwinięcia przez długość szczytu (tu: 6 m). Otrzymujesz powierzchnię w m82.
- Kontrola: upewnij się, że wszystkie wymiary przeliczyłeś na metry, a wynik ma jednostkę m82.
Odpowiedź 812,04 m8281 jest zgodna z takim sposobem liczenia: odpowiada sytuacji, w której z rysunku wynika określona łączna szerokość rozwinięcia, a następnie zastosowano mnożenie przez 6 m długości szczytu.
Dlaczego pozostałe wyniki bywają wybierane błędnie?
- 811,45 m8281 zwykle wynika z pominięcia części rozwinięcia (np. nieuwzględnienia jednego zagięcia lub fragmentu krawędzi).
- 812,65 m8281 często jest skutkiem doliczenia zakładu albo przyjęcia zbyt dużej szerokości (np. potraktowania elementu jako szerszego pasa niż na rysunku).
- 813,02 m8281 może wynikać z podwójnego policzenia któregoś fragmentu (np. zagięć potraktowanych jako osobne dodatkowe pasy) albo z błędnego przeliczenia jednostek.
Na egzaminie warto zawsze dopisać na brudno krótkie równanie: powierzchnia = (suma szerokości z rysunku) 8282828282828282828282 8282828282828282828282 82 6 m oraz sprawdzić, czy nie dodano zakładów wbrew poleceniu.
