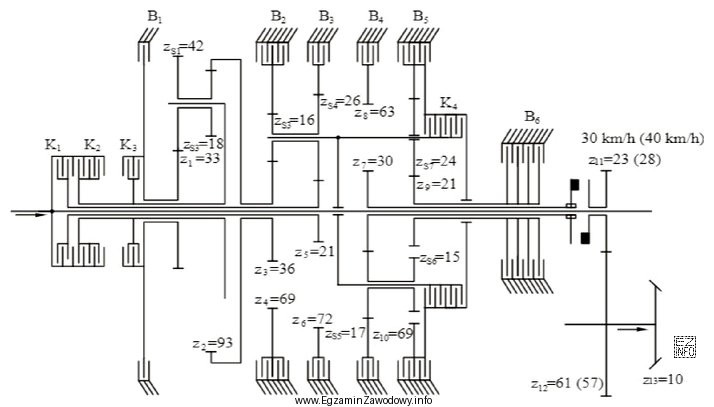

Pytanie sprawdza umiejętność interpretacji schematu przekładni planetarnej typu Powershift. W takich przekładniach zmiana przełożeń (półbiegów) realizowana jest przez załączanie elementów ciernych: sprzęgieł (łączących wybrane człony) oraz hamulców (unieruchamiających wybrany człon względem obudowy).
Aby odpowiedzieć poprawnie, należy wykonać dwie czynności:
- Rozpoznać na schemacie, które symbole odpowiadają sprzęgłom, a które hamulcom. Kluczowa jest funkcja: sprzęgło realizuje połączenie dwóch elementów ruchomych, a hamulec blokuje element względem korpusu/obudowy.
- Zliczyć wszystkie wystąpienia tych elementów na schemacie, zwracając uwagę, by nie pominąć elementów umieszczonych w innych gałęziach/torach schematu.
Odpowiedź "Cztery sprzęgła i sześć hamulców." jest poprawna, ponieważ po zidentyfikowaniu symboli i ich policzeniu na schemacie otrzymuje się właśnie taką liczbę elementów ciernych.
Pozostałe odpowiedzi są błędne, bo wynikają typowo z jednego z następujących problemów:
- przeoczenia jednego elementu (błąd uwagi podczas liczenia),
- zamiany klasyfikacji elementu (uznanie hamulca za sprzęgło albo odwrotnie),
- założenia "typowej" konfiguracji z innego modelu przekładni zamiast analizy konkretnego schematu.
Wskazówka egzaminacyjna: po pierwszym zliczeniu wróć do schematu i sprawdź drugi raz, prowadząc wzrok systematycznie (np. od lewej do prawej), oraz upewnij się, że każdy element został policzony dokładnie raz.
