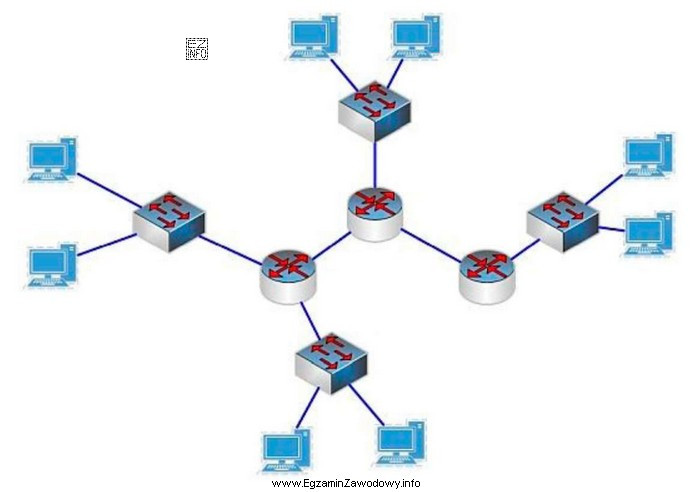

Zadanie sprawdza umiejętność czytania schematu sieci oraz rozpoznawania podstawowych urządzeń infrastruktury LAN. Aby dojść do poprawnego wyniku, nie wykonuje się obliczeń ani konfiguracji – kluczowa jest poprawna identyfikacja ikon oraz dokładne zliczenie.
Jak poprawnie zliczać elementy na schemacie?
- Krok 1: Ustal, jak na schemacie oznaczono przełącznik i ruter/router. Zwykle są to różne, konsekwentnie powtarzane symbole.
- Krok 2: Zliczaj systematycznie (np. od lewej do prawej i z góry na dół), zaznaczając na roboczo policzone elementy (mentalnie lub na wydruku), aby uniknąć pominięć i dubli.
- Krok 3: Upewnij się, że nie liczysz elementów, które nie są urządzeniami na topologii (np. symboli w legendzie, jeśli jest obecna) – liczą się wyłącznie urządzenia narysowane jako część sieci.
Odpowiedź "4 przełączniki i 3 rutery" jest poprawna, ponieważ odpowiada rzeczywistemu zliczeniu symboli tych dwóch typów urządzeń widocznych na schemacie.
Pozostałe odpowiedzi są błędne z typowych powodów:
- Wariant z zamienionymi liczbami przełączników i ruterów zwykle wynika z pomylenia ikon albo zliczania bez rozróżnienia typu urządzenia.
- Wariant z bardzo dużą liczbą ruterów (np. 8) najczęściej jest skutkiem podwójnego zliczenia lub wliczenia elementów, które nie są ruterami (np. innych urządzeń lub symboli w legendzie).
- Wariant z bardzo dużą liczbą przełączników (np. 8) często oznacza, że zdający zliczał również inne symbole (np. punkty dostępowe, koncentratory, urządzenia końcowe) jako przełączniki.
Wskazówka egzaminacyjna: jeśli odpowiedzi różnią się "zamianą" liczb, zawsze wykonaj dwa osobne zliczenia (osobno przełączniki, osobno rutery) i porównaj wynik, zamiast liczyć wszystkie urządzenia naraz.
