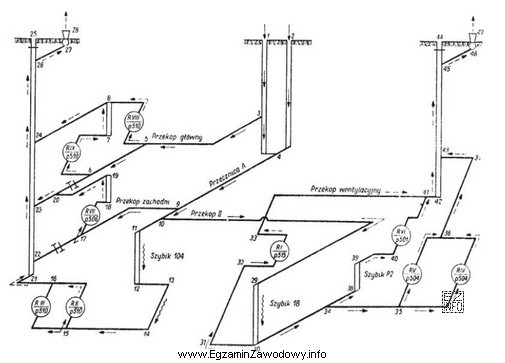

W schematach sieci wentylacyjnych kopalni szyb jest elementem charakterystycznym: stanowi pionowe wyrobisko łączące powierzchnię z wyrobiskami podziemnymi i w ujęciu sieciowym jest zwykle pokazany jako osobny węzeł/gałąź o określonej funkcji (doprowadzenie lub odprowadzenie powietrza).
W tym zadaniu nie jest wymagane wykonywanie obliczeń ani dobór parametrów wentylacyjnych. Sprawdzana jest przede wszystkim umiejętność czytania rysunku/schematu oraz poprawnego zidentyfikowania symboli szybów i ich policzenia.
Aby dojść do wyniku, warto zastosować prostą procedurę:
- obejrzeć cały rysunek i znaleźć wszystkie miejsca, gdzie oznaczono szyb (nie tylko w jednym rejonie schematu),
- zliczać elementy w sposób uporządkowany (np. zgodnie z ruchem wskazówek zegara),
- zaznaczać w myślach lub na brudnopisie już policzone szyby, aby uniknąć podwójnego liczenia.
Odpowiedź "4 szyby" jest poprawna, bo na rysunku widoczne są cztery szyby wchodzące w skład pokazanej sieci. Odpowiedzi "1 szyb", "2 szyby" i "3 szyby" są typowymi wynikami błędów praktycznych: przeoczenia jednego elementu na rysunku, policzenia tylko szybów doprowadzających (z pominięciem odprowadzających) albo nieuwzględnienia szybu zaznaczonego na skraju schematu.
Wskazówka egzaminacyjna: w zadaniach "ile elementów na rysunku?" zwykle wygrywa metodyczne liczenie. Zanim wybierzesz odpowiedź, policz drugi raz inną ścieżką (np. od lewej do prawej), żeby sprawdzić, czy wynik się zgadza.
