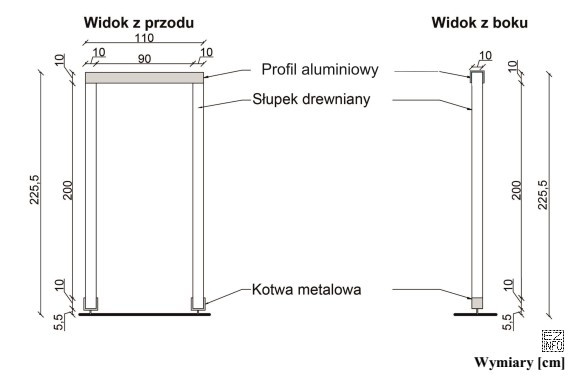

W tego typu zadaniu "ile tarcicy potrzeba" oznacza zwykle łączną objętość drewna potrzebną do wykonania wszystkich części bramki widocznych na rysunkach. Rysunki (widoki) służą do odczytania wymiarów poszczególnych elementów: długości oraz przekrojów (grubości i szerokości).
Metoda obliczeń:
- Dla każdego elementu drewnianego ustal jego wymiary z rysunku: np. przekrój prostokątny o bokach a i b oraz długość L.
- Oblicz objętość elementu jak prostopadłościan: V = a · b · L. Jeżeli kilka elementów jest identycznych (np. dwie takie same listwy), uwzględnij ich liczbę: Vrazem = n · a · b · L.
- Wszystkie objętości zsumuj: Vcałkowita = ΣV.
- Sprawdź jednostki: jeśli wymiary są w mm, przelicz je na cm przed mnożeniem (bo wynik ma być w cm3). Typowy błąd to mnożenie mm bez konwersji, co daje wynik 1000 razy większy/mniejszy.
Dlaczego poprawna odpowiedź to 44 000 cm3?
Po poprawnym odczytaniu wszystkich wymiarów z widoków oraz zsumowaniu objętości wszystkich części składowych bramki uzyskuje się łączną objętość tarcicy równą 44 000 cm3.
Dlaczego pozostałe odpowiedzi są błędne?
- 22 000 cm3 – typowy wynik przy pominięciu części elementów (np. policzeniu tylko jednej strony/braku powtórzeń) albo przy błędnym przyjęciu połowy liczby identycznych listew.
- 40 000 cm3 – często wynika z drobnej pomyłki w jednym z wymiarów (np. odczytanie 4 cm zamiast 4,4 cm w sumie) lub z nieuwzględnienia jednego mniejszego elementu konstrukcji.
- 20 000 cm3 – wynik charakterystyczny dla błędu "zaniżenia" przez pominięcie kilku części albo przez mieszanie jednostek (np. część wymiarów w cm, część w mm bez konwersji).
Wskazówka egzaminacyjna: zawsze rób krótką tabelę elementów (nazwa, liczba sztuk, przekrój, długość, objętość) i dopiero na końcu sumuj. To ogranicza ryzyko pominięcia powtórzeń i ułatwia kontrolę jednostek.
