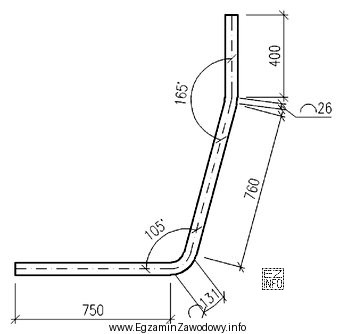

W takich zadaniach kluczowa jest poprawna interpretacja rysunku. Długość rurociągu, dla którego ma być wykonany płaszcz ochronny, wynika z wymiarowania: czasem jest podana jako jeden wymiar całkowity, a czasem trzeba ją uzyskać przez zsumowanie kilku odcinków.
Aby wybrać poprawną odpowiedź, należy:
- ustalić, jaki fragment rurociągu obejmuje polecenie (od którego do którego miejsca ma powstać płaszcz),
- sprawdzić, czy rysunek podaje długość całkowitą, czy tylko wymiary cząstkowe,
- jeśli są wymiary cząstkowe — dodać je w zakresie wynikającym z rysunku, nie pomijając krótkich wstawek,
- zwrócić uwagę na jednostki (w zadaniach egzaminacyjnych najczęściej są to milimetry).
Odpowiedź 2 067 mm odpowiada długości całego wskazanego na rysunku odcinka rurociągu przeznaczonego do wykonania płaszcza ochronnego.
Dlaczego pozostałe odpowiedzi są błędne?
- 2 041 mm zwykle wynika z pominięcia niewielkiego odcinka lub błędnego odczytania jednego z wymiarów cząstkowych.
- 1910 mm to typowy efekt przyjęcia tylko części długości (np. między wybranymi punktami) zamiast całego zakresu wymaganego do wykonania płaszcza.
- 2 135 mm może wynikać z dodania elementu, który nie powinien być wliczany (np. fragmentu poza zakresem płaszcza) albo z błędnego zsumowania.
W praktyce zawodowej poprawny odczyt długości przekłada się bezpośrednio na zużycie blachy, liczbę segmentów płaszcza oraz czas montażu. Na egzaminie warto zawsze "przejść" po rysunku od punktu początkowego do końcowego i sprawdzić, czy wszystkie odcinki zostały uwzględnione.
