KWALIFIKACJA OGR3 + OGR4 - CZERWIEC 2012



PYTANIE NR 32.
Ile wynosi objętość wykopu obliczonego metodą siatki kwadratów?

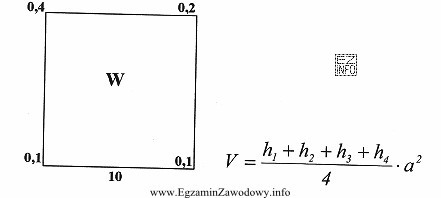

Ilustracja przedstawia schematyczny rysunek związany z obliczaniem objętości wykopu metodą siatki kwadratów, co jest częścią
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda siatki kwadratów dla jednego pola polega na uśrednieniu czterech wysokości w narożach i pomnożeniu przez pole a2. Tu: (0,4+0,2+0,1+0,1)/4=0,2 m, a=10 m, więc a2=100 m2. V=0,2·100=20,0 m3.

Pełne wyjaśnienie:

W metodzie siatki kwadratów objętość robót ziemnych dla pojedynczego kwadratu wyznacza się przez przyjęcie, że wysokość (np. głębokość wykopu) zmienia się w obrębie pola w sposób zbliżony do liniowego. Dlatego jako reprezentatywną wysokość pola przyjmuje się średnią arytmetyczną z pomiarów w czterech narożach.

Stosowany wzór ma postać:
V = (h1 + h2 + h3 + h4) / 4 · a2, gdzie a to bok kwadratu, a h1–h4 to wysokości w narożach.

Dla podanych danych:

  • Suma wysokości: 0,4 + 0,2 + 0,1 + 0,1 = 0,8 m
  • Średnia wysokość: 0,8 / 4 = 0,2 m
  • Pole podstawy: a2 = 102 = 100 m2
  • Objętość: V = 0,2 · 100 = 20,0 m3

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • 8,0 m3 – typowy skutek pominięcia części danych lub błędnego policzenia średniej (np. dzielenie przez 10 albo nieuwzględnienie wszystkich naroży).
  • 40,0 m3 – często wynika z podwojenia poprawnego wyniku, np. gdy ktoś omyłkowo przyjmie średnią 0,4 zamiast 0,2 albo wykona błędny krok rachunkowy.
  • 80,0 m3 – najczęściej efekt pomylenia działań: zamiast uśrednienia (dzielenia przez 4) ktoś mnoży sumę wysokości lub traktuje 0,8 m jako "wysokość" bez dzielenia i jeszcze dodatkowo zawyża pole.

Wskazówka egzaminacyjna: zawsze pilnuj trzech kroków: (1) zsumuj 4 wysokości, (2) podziel przez 4, (3) pomnóż przez a2. Na końcu sprawdź jednostki: m · m2 = m3.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest metoda siatki kwadratów w obliczaniu mas ziemnych?
To sposób szacowania objętości wykopu lub nasypu przez podział terenu na kwadraty o znanym boku. W narożach kwadratów mierzy się wysokości (np. głębokości), a dla każdego pola liczy się objętość jako średnią z naroży pomnożoną przez pole kwadratu.
Jak obliczyć objętość dla jednego kwadratu metodą siatki kwadratów?
Dla jednego pola stosuje się wzór: V = (h1+h2+h3+h4)/4 · a². Najpierw liczysz średnią z czterech wysokości w narożach, potem mnożysz ją przez pole kwadratu (bok do kwadratu). Wynik otrzymujesz w m³.
Dlaczego w metodzie siatki kwadratów dzieli się sumę wysokości przez 4?
Bo dla pojedynczego kwadratu przyjmuje się, że reprezentatywną wysokością jest średnia arytmetyczna z czterech naroży. Cztery pomiary mają równą wagę, więc sumę dzieli się przez liczbę naroży, czyli 4. To upraszcza zmianę wysokości w polu.
Jak sprawdzić jednostki w obliczeniach objętości wykopu?
Wysokości h podaje się w metrach (m), a bok a także w metrach. Pole a² jest więc w m². Gdy pomnożysz średnią wysokość (m) przez pole (m²), dostajesz m³. Jeśli wyjdzie Ci m² lub m, to znaczy, że pominąłeś a² albo średnią.
Jakie są najczęstsze błędy w zadaniach z siatką kwadratów?
Najczęściej myli się działania we wzorze: zamiast dzielić przez 4, ktoś mnoży lub zapomina o uśrednieniu. Drugi częsty błąd to wpisanie a zamiast a² (pominięcie pola). Pojawiają się też pomyłki jednostek, np. cm potraktowane jak m.
Kiedy w praktyce technika architektury krajobrazu używa obliczeń objętości wykopu?
Gdy planuje się niwelację terenu, wykonanie wykopów pod elementy małej architektury (np. fundamenty, obrzeża), budowę alejek czy placów. Objętość pomaga dobrać sprzęt, zaplanować wywóz urobku i oszacować koszt robót ziemnych w kosztorysie.
Jakie dane są potrzebne do obliczeń metodą siatki kwadratów na egzaminie?
Zwykle potrzebujesz: długości boku a (w metrach) oraz czterech wysokości h1–h4 w narożach (też w metrach). Czasem zadań jest więcej pól siatki, wtedy liczysz objętość każdego pola osobno i sumujesz wyniki, pilnując jednostek.
Czy metoda siatki kwadratów jest dokładna przy nierównym terenie?
Jest to metoda przybliżona: zakłada "łagodne" zmiany wysokości w obrębie pola. Dokładność rośnie, gdy siatka jest gęstsza (mniejsze kwadraty) i gdy pomiary węzłów są wykonane starannie. Przy bardzo zróżnicowanym terenie lepiej stosować mniejsze pola lub inne metody.
Jak szybko policzyć takie zadanie bez kalkulatora i nie pomylić się?
Trzy kroki: (1) dodaj cztery wysokości, (2) podziel wynik przez 4, (3) policz a² i pomnóż. Na końcu zrób kontrolę sensu: średnia wysokość powinna leżeć między najmniejszą a największą wartością narożną, a objętość ma być w m³.
Jak rozpoznać, że wynik 40 m³ lub 80 m³ jest zawyżony?
Porównaj średnią wysokość: tu wartości są od 0,1 do 0,4 m, więc średnia nie może wyjść np. 0,8 m. Jeśli po obliczeniach wychodzi Ci średnia większa niż maksimum z naroży, to błąd rachunkowy. Przy polu 100 m² średnia 0,2 m daje 20 m³.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że metoda siatki kwadratów dla jednego pola polega na uśrednieniu czterech wysokości w narożach i pomnożeniu przez pole a2.
