Okres sygnału T to czas trwania jednego pełnego cyklu przebiegu, czyli od wybranego punktu charakterystycznego do kolejnego identycznego punktu (np. od zbocza narastającego do następnego zbocza narastającego lub od wierzchołka do kolejnego wierzchołka).

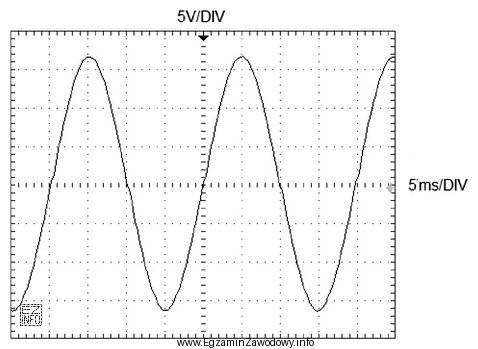

Na oscyloskopie oś pozioma przedstawia czas. Aby wyznaczyć okres z oscylogramu, wykonuje się dwa kroki:
- Wybrać pełny cykl (nie półokres i nie fragment zbocza).
- Policzyć działki na osi czasu odpowiadające temu cyklowi i pomnożyć przez ustawienie podstawy czasu (time/div).
Z takiego odczytu na podanym oscylogramie otrzymuje się 20 ms. To jest spójne z definicją okresu oraz metodą odczytu z siatki ekranu.
Dlaczego pozostałe odpowiedzi są błędne?
- "10 ms" zwykle wynika z policzenia połowy cyklu (półokresu) albo z błędnego wybrania punktów pomiaru (np. od zbocza do maksimum).
- "4 ms" może być skutkiem odczytania czasu dla zbyt małego fragmentu przebiegu lub pomylenia wartości na skali (np. odczyt jednej działki zamiast całego cyklu).
- "80 ms" to typowy efekt przeliczenia z błędną liczbą działek (np. zliczenia kilku okresów naraz) albo pomylenia mnożnika skali czasu.
Wskazówka egzaminacyjna: zawsze zaznacz na osi czasu dwa takie same punkty przebiegu (np. dwa kolejne zbocza narastające) i dopiero wtedy licz działki. To minimalizuje ryzyko pomylenia okresu z półokresem.
