W teodolicie optycznym odczyt kąta w mikroskopie odczytowym wykonuje się dwuetapowo: najpierw odczytuje się liczbę główną (całkowite grady), a następnie część dziesiętną ze skali pomocniczej.
1) Liczba główna

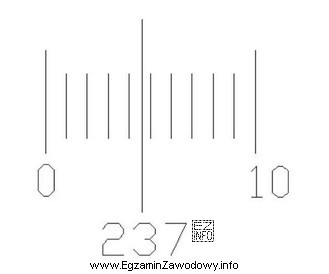

Z rysunku wynika, że w dolnej części pola widzenia widnieje liczba 237. Oznacza to 237g jako część całkowitą odczytu.
2) Skala pomocnicza 0–10
Skala 0–10 przedstawia podział 1 grada na 10 równych części, czyli każda działka to 0,1g. Indeks pionowy wskazuje, na której działce znajduje się odczyt dziesiętny.
Na rysunku indeks pokrywa się dokładnie z 5. kreską (połowa skali). To oznacza:
- 5/10 skali = 0,5g
- z zapisem w formacie jak w odpowiedziach: 0,5000g
Wynik końcowy
237g + 0,5000g = 237,5000g.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 237,5200g – odpowiadałoby indeksowi bliżej 5,2 działki (lub błędnemu "doliczeniu" 0,02g), czego rysunek nie potwierdza.
- 237,4800° – ma inną jednostkę (stopnie). W zadaniu chodzi o odczyt z teodolitu w systemie gradowym, więc wynik powinien być w gradach (g), nie w stopniach.
- 237,4800g – odpowiadałoby 0,48g, czyli indeksowi przed 5. działką; rysunek pokazuje dokładnie środek skali, więc ta wartość jest zaniżona.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy skala pomocnicza opisuje 0–10 w obrębie 1g; wtedy "5" oznacza 0,5g, a nie 5g. Dodatkowo pilnuj jednostki (g vs °).
